WallFinishesByRoom
ModelicalDynamoPackage
Descripción

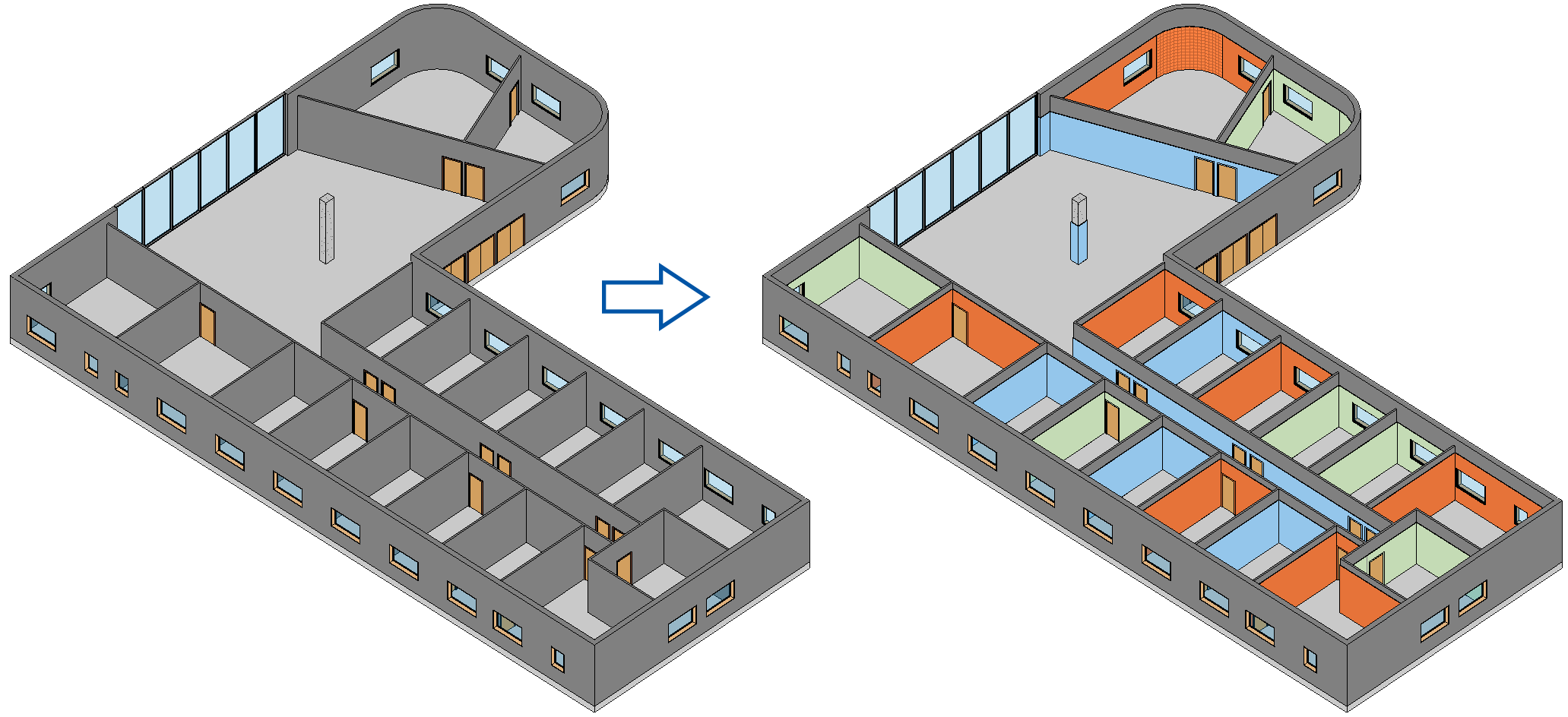

Las habitaciones pueden tener varios contornos cerrados, como cuando hay una columna exenta en el interior y tienes que forrarla también con acabados. También puede tener muros curvos.
Si hay muros cortina o líneas de separación de habitación, no se pondrán acabados encima de estos elementos.
El nodo también une el acabado con su muro de soporte si el muro tiene inserciones (ventanas, puertas, aperturas de agujero).
Para usar este nodo tienes que preparar tu modelo de la siguiente manera:
Tus habitaciones tienen que tener un parámetro en el que poner el nombre del muro de acabado que le corresponde (no te equivoques al escribirlo). Puedes usar el parámetro "Acabado de muro" o puedes crear uno propio.
También necesitas un parámetro de LONGITUD en tus habitaciones, donde puedas escribir la altura de falso techo, para que los acabados puede llegar hasta esa altura.
El nodo está ajustado para ser usado con las especificaciones de líneas de ubicación de muros descritas en este post Walls: Layers, location lines and functions. como recordatorio, la cara exterior de un acabado interior está ubicada en el lado interior del muro.
Plataforma
Revit.
Tipo
Dynamo.
