Digitalización en Data Centers

La efervescencia del Data Center

El negocio de los Data Center está en auge: el uso de nuevas tecnologías dependientes de la nube, la seguridad en operaciones de entidades a nivel internacional, el procesamiento de datos de usuario, los servicios de compra online, el backup de cada dispositivo móvil e incluso un email enviado… prácticamente todo necesita ser almacenado digitalmente y permanecer accesible a largo plazo.

La función principal de una instalación de Data Center es proporcionar un entorno seguro y fiable para el funcionamiento ininterrumpido de racks, en los cuales se incluyen servidores, dispositivos de red y almacenamiento, entre otros.

La alta densidad de equipos por unidad de espacio exige un diseño a medida según la gran demanda eléctrica y recursos frigoríficos. El Data Center como contenedor y su mantenimiento adquieren un papel fundamental en la disponibilidad de la información.

Requisitos

El Uptime Institute es el creador del estándar internacional TIER en el rendimiento de los Data Center. La clasificación establece los grados de disponibilidad y seguridad para los datos almacenados:

• TIER I: infraestructura básica para un entorno de oficina.
• TIER II: redundancia parcial en energía y refrigeración.
• TIER III: componentes redundantes, sin paradas que afecten al funcionamiento.
• TIER IV: completamente redundante y tolerante a fallos (2N+1).

El estándar TIER aplicado al proyecto repercutirá en el diseño, construcción y mantenimiento del mismo.

Estos estándares definen criterios y requisitos, pero no establecen soluciones específicas. Cada proyecto, por lo tanto, representa una carrera para lograr diseños y enfoques tecnológicos que cumplan con las condiciones TIER.

La clasificación más exigente es la TIER IV. Este tipo de Data Center es el más robusto, diseñado para mantener servidores y aplicaciones de misión crítica con riesgo mínimo. La clave está en la redundancia que presentan a nivel informático, pero también en sistemas vitales del edificio: espacios físicamente aislados, sistemas de refrigeración en uso continuo, generación de energía capaz de soportar cargas excepcionales, trazados duplicados de distribución de redes, etc. El objetivo es no comprometer la continua disponibilidad de los datos que alberga.

La importancia de una metodología BIM

Para estos proyectos de elevado capital es importante tener presentes los objetivos de la organización que lo promueve, con el fin de mitigar riesgos y asegurar que cumple con los requisitos de disponibilidad que se hayan definido. Un proyecto BIM ayuda en este cometido a mejorar la colaboración entre las distintas partes comprometidas. Disponer de modelos digitales permite asegurar el diseño al anticiparse a imprevistos en obra, ofreciendo información estructurada actualizable por cada responsable según la fase de proyecto.

En Modelical queremos compartir algunas buenas prácticas que estamos empleando actualmente en el desarrollo de estos proyectos singulares y a la vez estandarizados.

Trabajar con modelos de instalaciones de alta precisión

Las instalaciones son la parte fundamental de un Data Center. Una propuesta de diseño no controlada o una ejecución que se aleje del diseño comprometería la operación del Data Center. La coordinación entre las decenas de disciplinas y subcontratas implicadas en la construcción debe gestionarse con rigor y exactitud para verificar el rendimiento y fiabilidad previstos.

Gracias a los sistemas predefinidos existentes para esta industria y al empleo de una gran cantidad de elementos prefabricados, tanto en trazados de instalaciones como en componentes estructurales o arquitectónicos, la precisión entre el desarrollo del proyecto digital y la construcción real es excelente. Un uso provechoso de un modelo BIM desarrollado con un alto nivel de detalle (LOD) no sólo aporta la coordinación espacial de elementos, si no que también permite la consideración de huecos y subestructuras, de los cuales extraer planos de taller para su fabricación y montaje. Los tajos en los que confluyen las distintas subcontratas pueden planificarse y resolverse sin conflicto, controlando y evitando la simultaneidad de trabajos en las misma zonas de obra.

Junto con esta aproximación, mediante procesos de coordinación que comprenden aplicaciones como Navisworks o Solibri y un entorno de gestión de incidencias, podemos obtener resultados cercanos al modelo Clash Free, identificando interferencias y aportando soluciones de diseño válidas.

Favorecer la estandarización en la construcción

Uno de los puntos decisivos para un Data Center es su capacidad de ampliación. La solución más compatible con el ritmo de crecimiento de la industria es la modulación que permite reaccionar a las necesidades de forma eficiente sin pausar la operación en marcha. El coste se hace más flexible y la puesta en funcionamiento más sencilla.

La metodología BIM implica rigor y estandarización, conceptos alineados con esta tipología constructiva, desde el concepto global del proyecto hasta la pequeña escala. Llevado al campo de Data Centers, el diseño de los propios espacios basados en repeticiones y las estructuras racionalizadas se muestra acorde a esta perspectiva. De igual modo, existe un abanico de posibilidades en módulos exentos al edificio principal, como generadores de energía o salas completas de telecomunicaciones.

Para estos casos, se hace interesante el desarrollo del contenido digital de estas piezas por parte de proveedores, o asumir dicho trabajo si estos no disponen de la capacidad BIM para afrontarlo, con el fin de integrarlas en el modelo digital. Lo mismo ocurre en cuanto al modelado de soluciones constructivas específicas de, por ejemplo, pasos estancos para acometidas tan sensibles como las de cables de redes de datos, y así disponer de trazados realistas en el modelo. El uso de elementos certificados con características reales favorece la coordinación, documentación y fiabilidad del proyecto.

Aplicar un sistema de monitorización de información

Con la exigencia necesaria que se evidencia en los apartados anteriores, se hace imprescindible atender a la trazabilidad entre elementos diseñados y ejecutados. Asimismo, anticipar o actualizar variaciones en el modelo digital facilita una obra fluida y con registro de los cambios. Establecer los procesos para llevar a cabo esta supervisión con fiabilidad y agilidad significa un desafío en gestión de información que rara vez se ve en otro tipo de proyectos.

Debido a que los modelos BIM de diseño se diseminan en tantos modelos como subcontratas, se hace especialmente importante un control a medida de calidad BIM, de cada agente y en su conjunto. La posible madurez BIM de los proveedores o el alcance de cambios de diseño pueden hacer temblar la integridad de la información.

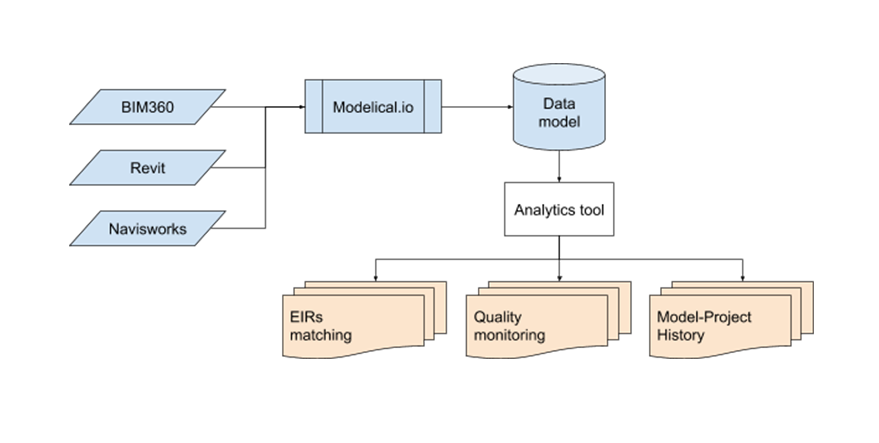

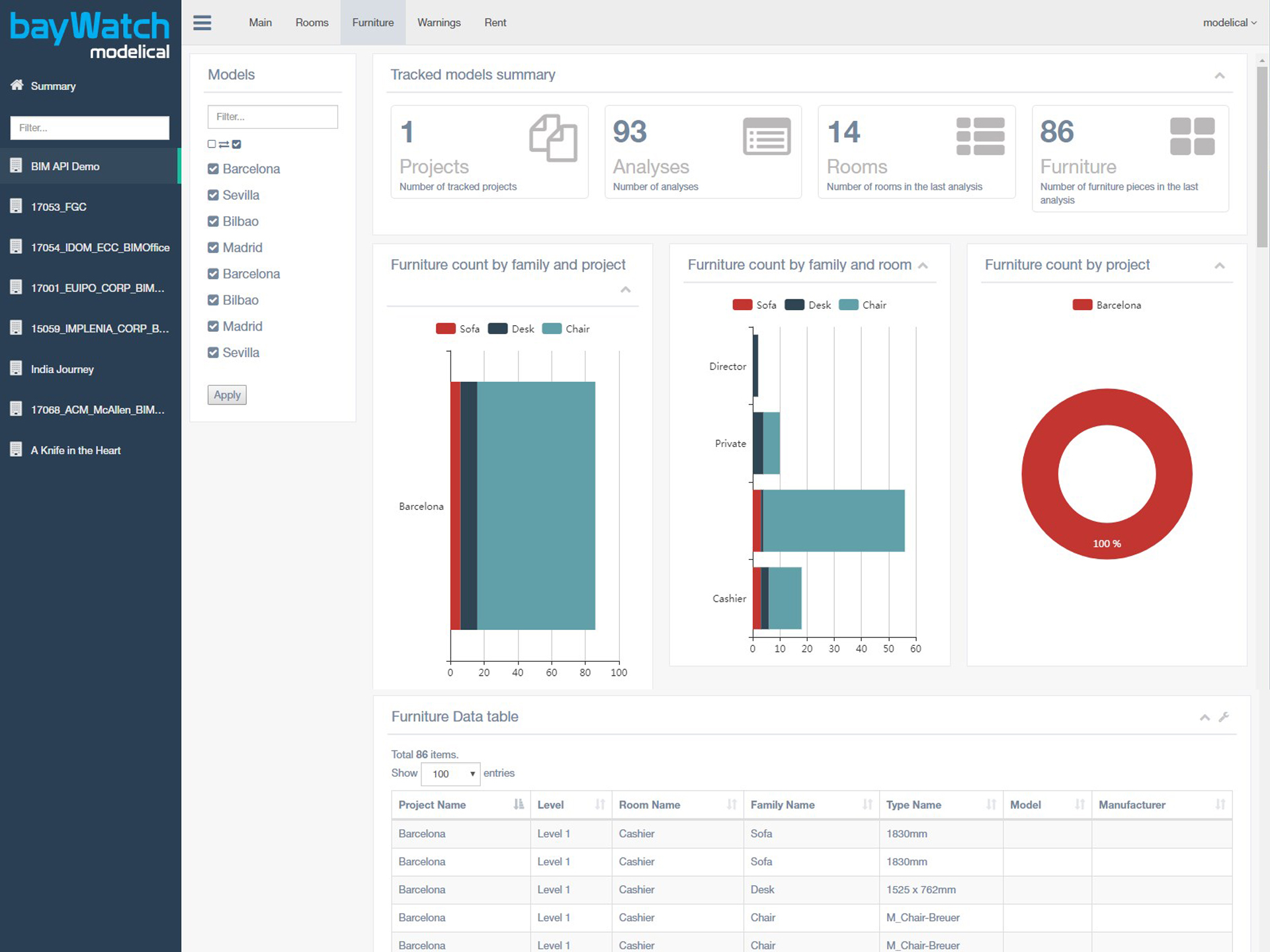

Modelical.io es un entorno de herramientas online que permite la consulta de información de manera automatizada sin necesidad de abrir los modelos. Partiendo de las aplicaciones nativas y plataformas como BIM360, procedemos a la obtención masiva de información en tiempo real para crear bases de datos. Estas últimas son consumidas y visualizadas por nuestra aplicación de validación de calidad Baywatch u otras herramientas de análisis de negocio como Microsoft Power BI, pudiendo documentar informes consistentes con regularidad.

Preparar la gestión de activos en Data Centers

La infraestructura y las operaciones de un Data Center no podrían estar gestionadas de otra forma que digitalmente. Durante el desarrollo del proyecto, mediante trabajos de levantamiento topográfico y de nubes de puntos se digitaliza la construcción para ser contrastada con los modelos. Así, el edificio real y el modelo digital son verdaderamente gemelos, o cómo mínimo un espejo del otro.

Sin embargo, el modelo As-built no será el modelo adecuado para FM. Los modelos deben responder a la intención de la fase a la que pertenecen. Probablemente, el modelo de construcción esté compuesto de varios modelos, divididos en función de lotes de obra, con información irrelevante para la fase de operación. De la misma forma, algunos de los elementos modelados deberían atravesar una transformación, bien de descomposición o bien de síntesis, quizá en función de los proveedores de servicios. Así pues, los modelos para el mantenimiento del activo surgirán a partir de los modelos As-built, después de haber pasado por un proceso de adaptación para su integración con las herramientas del facility management.

En lo referente a los Data Centers, las aplicaciones DCIM (Data Center Infrastructure Management) son la solución para facility management de este tipo de activo. Permiten gestionar la infraestructura informática, incluyendo la física y la virtual: activos, recursos, procesos y personas. Para que un software DCIM consuma la información residente en el modelo BIM, se deberá estudiar la interoperabilidad entre ellos, ya que cada necesidad de FM requiere una consulta específica del modelo en función de los datos a extraer. Una clara definición de parámetros apropiados para tal fin, entre otras consideraciones, es indispensable para mantener implicadas las plataformas digitales. Al pensar en un portfolio de activos, la estandarización y consistencia tornan hacia la construcción de modelos de Data Center reproducibles. Merece la pena invertir en una metodología BIM sólida.

Construir el futuro con información

Si estás interesado en conocer más acerca del trasfondo entre BIM y FM, en este link se desarrolla el tema desde tres enfoques: uso del BIM por un facility manager, ciclo de vida de los parámetros en un modelo BIM, y discrepancias entre modelo As Built y modelo para FM.

Tras la experiencia previa en Centros de Procesamiento de Datos integrados en edificios de oficinas, Modelical está desarrollando servicios de BIM Office en la ejecución de Data Centers de carácter industrial con las más altas clasificaciones.

En Modelical llevamos desde 2011 ayudando a implantar cambios fundamentales para la transformación digital en el sector de la construcción. Aportamos soluciones comprometidas con el éxito del proyecto mediante el diseño de procesos y herramientas que permiten a las empresas ser más eficientes tecnológicamente.

Nuestro equipo multidisciplinar está compuesto por arquitectos, ingenieros de edificación, ingenieros civiles e ingenieros de software. Profesionales con experiencia en proyectos internacionales de diferente índole, que colaboran con nuestros clientes en aprovechar las oportunidades de un futuro digital, así como en preparar a sus equipos para una realidad más conectada y exigente.

Autores: Álvaro Bravo, Luisa Vargas y Javier Royo.
