Capas de Muros y Líneas de Ubicación

Operativa en Revit

Capas de Muros y Líneas de Ubicación

Objetivos

  1. Entender la composición de un muro en Revit, sus capas, funciones y su línea de ubicación.

Prerrequisitos

  1. El usuario tiene unos conocimientos mínimos de cómo modelar muros y de cuál es su comportamiento.

Descripción

La estrategia de modelado de muros, aunque parece muy simple, es de vital importancia para coordinar sus encuentros y posibles modificaciones posteriores.

Los muros son familias de sistema compuestas en su estructura por varias capas de diferentes materiales y espesores.


Procedimiento

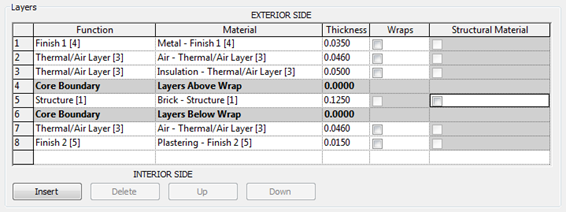

1 Funciones de las Capas

Hay 6 tipos de funciones a escoger. Todas ellas tienen relación con suelos, cubiertas y Techos. No puede ni crear, ni renombrar ni eliminar funciones.

  • Estructura [1]: Capa que soporta el resto del muro, suelo o techo.
  • Substrato [2]: Material, tal como contrachapado o tablero de yeso, que actúa como base para otro material.
  • Capa térmica/de aire [3]: Proporciona aislamiento y evita la penetración del aire.
  • Acabado 1 [4]: De obligado uso como capa exterior
  • Acabado 2 [5]:  De obligado uso como capa interior
  • Capa Membrana: Una membrana que normalmente previene la penetración de vapor de agua. La capa de la membrana debe tener grosor 0.

Lo más importante que necesitamos saber sobre su funcionamiento es el número en corchetes []. Este número indica la prioridad de las capas en los encuentros, uniendo sus capas correctamente entre sí..

Existen algunas reglas básicas con respecto a esta prioridad. Por ejemplo:

  • Las capas con prioridad [1] estará unidas con otra capa de prioridad [1], atravesando el resto de capas que haya en su camino.
  • Las capas que tienen una prioridad inferior no pueden cortar capas de una prioridad más alta.
  • Hay una excepción a las dos reglas anteriores. Si la capa se encuentra dentro de los límites del núcleo, pueden cortar los elementos de mayor prioridad que están fuera del núcleo del otro muro.

2 Líneas de Ubicación

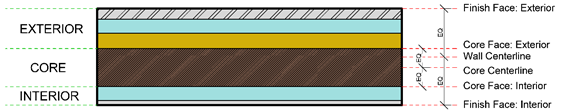

Los muros, una vez definidos en altura y composición, se dibujan en planta mediante dos puntos de inserción que definen la línea de ubicación. Esta línea caracteriza la colocación de las capas del muro a sus lados. Existen 6 posibilidades:

  • Cara de Acabado: Exterior.
  • Cara de Núcleo: Exterior.
  • Eje del muro.
  • Eje del núcleo.
  • Cara de Núcleo: Interior.
  • Cara de Acabado: Interior.

Dependiendo de la posición del muro en el edificio, será más apropiado utilizar una línea de ubicación u otra. Por ejemplo, parece lógico que para colocar un muro de fachada en el perímetro, la opción elegida sea "Cara de Acabado: Exterior" para no invadir el exterior de la parcela.

Si ya hemos modelado el borde de la losa y ponemos un muro de fachada ventilada como el de la imagen, lo correcto sería colocar la pared por "Cara de Núcleo: Exterior", para tener el núcleo del muro siempre apoyado sobre la losa.

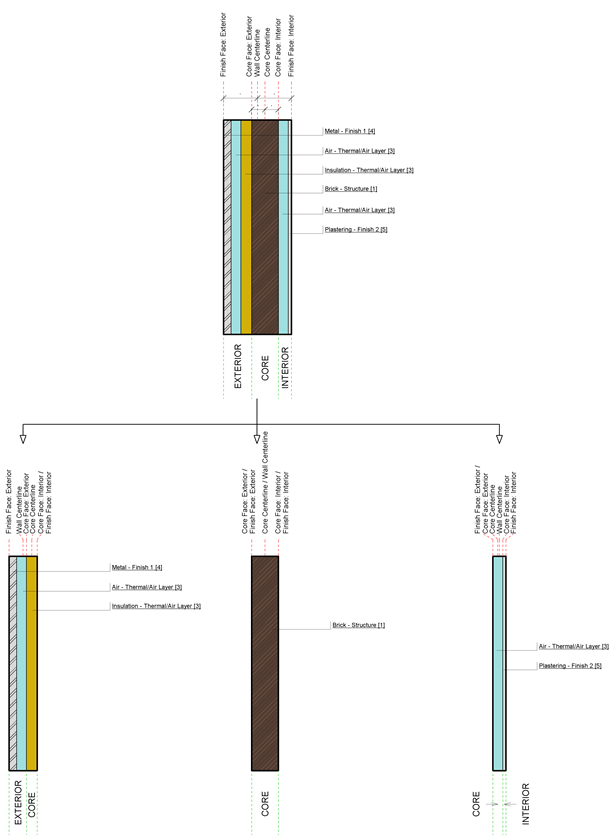

Si el objetivo del modelo BIM es obtener las mediciones o tener una planificación 4D, la manera de modelar este muro debe ser diferente, mediante tres muros independientes con sus caras en contacto.



Esta situación da lugar a 4 tipos de muro por su uso: muros portantes, revestimientos de fachada, revestimientos de pared y acabados.

Para los muros portantes, debe de tomarse una decisión: Qué capas ponemos en el lado interior y qué capas en la parte exterior. Mi elección es poner capas únicas o especiales (WR/FF) en el interior de la pared y capas regulares o doble en el exterior. La Línea de ubicación variará dependiendo de su posición: eje de muro, Cara de Acabado: Exterior o Cara de Acabado: Interior.

Para el revestimiento de la fachada pondremos las capas en el lado exterior y utilizaremos la línea de ubicación como  "Cara de Acabado: Exterior".

Para el revestimiento de muros pondremos las capas en el lado interior y utilizaremos la línea de ubicación como "Cara de Acabado: Interior".

En acabados, como en revestimiento de muros, las capas deben estar colocadas en la parte interior de la pared, recordándonos de utilizar la función de "Sustrato [2]" para el material adhesivo y la función "Acabado 2 [5]" para capas de acabado. La línea de ubicación debe estar como "Cara de Acabado: Exterior".


Consejos & Trucos

  • Es muy importante que todos los involucrados en el proyecto sepan cuál es la estrategia adoptada para crear y ubicar los muros. Debe incluso añadirse un párrafo en el BEP explicando la decisión adoptada, de manera que cualquiera que entre a bordo al equipo de trabajo pueda utilizarlo como una guía de modelado.
