Familias de anotación

File: OPE_Annotation Families

Objetivos

1. Aprender qué es una familia de anotación.
2. Ser capaz de crear anotaciones personalizadas para documentar y mostrar información contenida en el modelo.

Suposiciones

1. El usuario utilizará Revit 2015
2. El usuario ha instalado correctamente las plantillas de familia de Revit.
3. El usuario tiene conocimientos básicos de modelado.
4. El usuario tiene conocimientos sobre cómo funcionan los parámetros en Revit.

Descripción

Las familias de anotaciones pueden ser cualquier gráfico o símbolo que se usen repetidamente en su proyecto. Podemos dividir esto en dos categorías básicas:

• Anotaciones que informan los datos del modelo. Una etiqueta de puerta sería un buen ejemplo de una que hace datos del informe del modelo.
• Anotación que no informa de datos. Una flecha norte sería un buen ejemplo de una familia de anotaciones que es estática y no informa los datos del modelo.

Una anotación siempre es un elemento específico de vista en 2D. Viven en puntos de vista, pero no existen en el modelo 3D como elementos flotantes.

Tanto las anotaciones genéricas como las etiquetas tienen en común que su tamaño es fijo y está relacionado con el tamaño de impresión mientras que el detalle cambia de tamaño dependiendo de la escala del proyecto (tienen dimensiones del modelo).:

1 Anotaciones Genéricas

Una anotación genérica es un símbolo que puede ser una información gráfica estática o contener una etiqueta. Una etiqueta es una pieza de texto que es paramétrica y se actualizará de acuerdo con la información final del proyecto.

En anotaciones genéricas, las etiquetas son sólo un marcador de posición para escribir algo. Las etiquetas en la anotación genérica no se adjuntan a las propiedades específicas de los elementos, por lo que no pueden leer la información de ellos.

Pero en el modelado familiar avanzado, las anotaciones genéricas pueden anidarse en las familias de modelos y funcionar como anotaciones anidadas que muestran directamente la información de la familia.

Probablemente el aspecto más difícil de trabajar con la anotación genérica es la terminología. Cargamos un símbolo de anotación genérica o creamos una familia de anotaciones genérica, pero utilizamos la herramienta "Place Symbol" para colocarla en nuestros proyectos.

2 Etiquetas

Una etiqueta es una familia de anotaciones que informa los datos incrustados dentro de un elemento de modelo.

Los documentos constructivos utilizan todo tipo de etiquetas; Etiquetas de la puerta, etiquetas de la ventana, etiquetas de la pared, y así sucesivamente. Las etiquetas también utilizan campos de etiquetas. Los campos de etiqueta en las etiquetas indican la información del titular del huésped. Los campos de etiqueta son una parte del texto que en realidad están vinculadas a algunas propiedades del modelo.

3 Elementos de detalle o componentes de detalle

Los elementos de detalle son familias o objetos que consisten en elementos 2D. Los elementos de detalle sólo se muestran en la vista en la que se colocan.

Las familias de elementos de detalle se generan de la misma manera que las familias de modelos (con planos de referencia que controlan la geometría). Son elementos 2D pero con dimensiones de modelo y por lo tanto reaccionan a cambios de escala.

Las regiones de máscara generan una sombra blanca mientras que una región de relleno genera patrones de relleno.

3.2 Componentes de detalle repetido.

Los componentes de detalle repetidos son una forma específica de anidar elementos de detalle en un proyecto. Son una especie de matrices estructuradas y su función es ayudar a detallar dibujos constructivos en proyectos.

Los componentes son elementos del sistema que aplican algunas reglas a los componentes de detalle cargados. Se crean directamente en un proyecto.

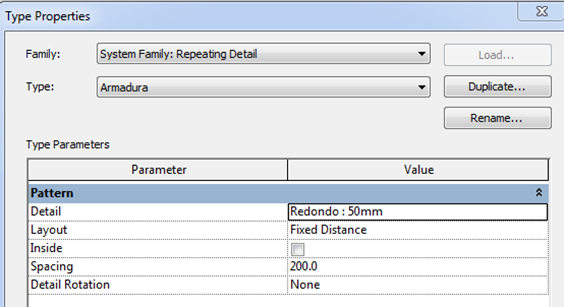

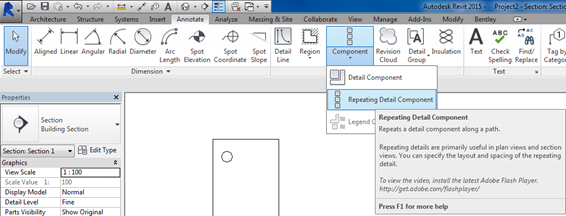

Si ya hemos cargado una familia de detalles podemos utilizar la herramienta "Repeating Detail Component" para crear una línea de elementos repetidos que es muy útil cuando se crean vistas de detalle.

Por ejemplo, una familia de detalle de un ladrillo y un componente de detalle repetido de varios ladrillos en una línea.

4 Bloques de Título

Los bloques de título son elementos de anotación que dentro de Revit tienen su propia categoría (el mismo nombre: bloques de título) y están destinados a ser la plantilla de diseño de las hojas.

Son familias de anotaciones personalizadas con una característica especial: las líneas externas del formato definen los límites o bordes de la hoja. Generalmente incluyen información sobre la firma de diseño, el cliente y sobre el proyecto.

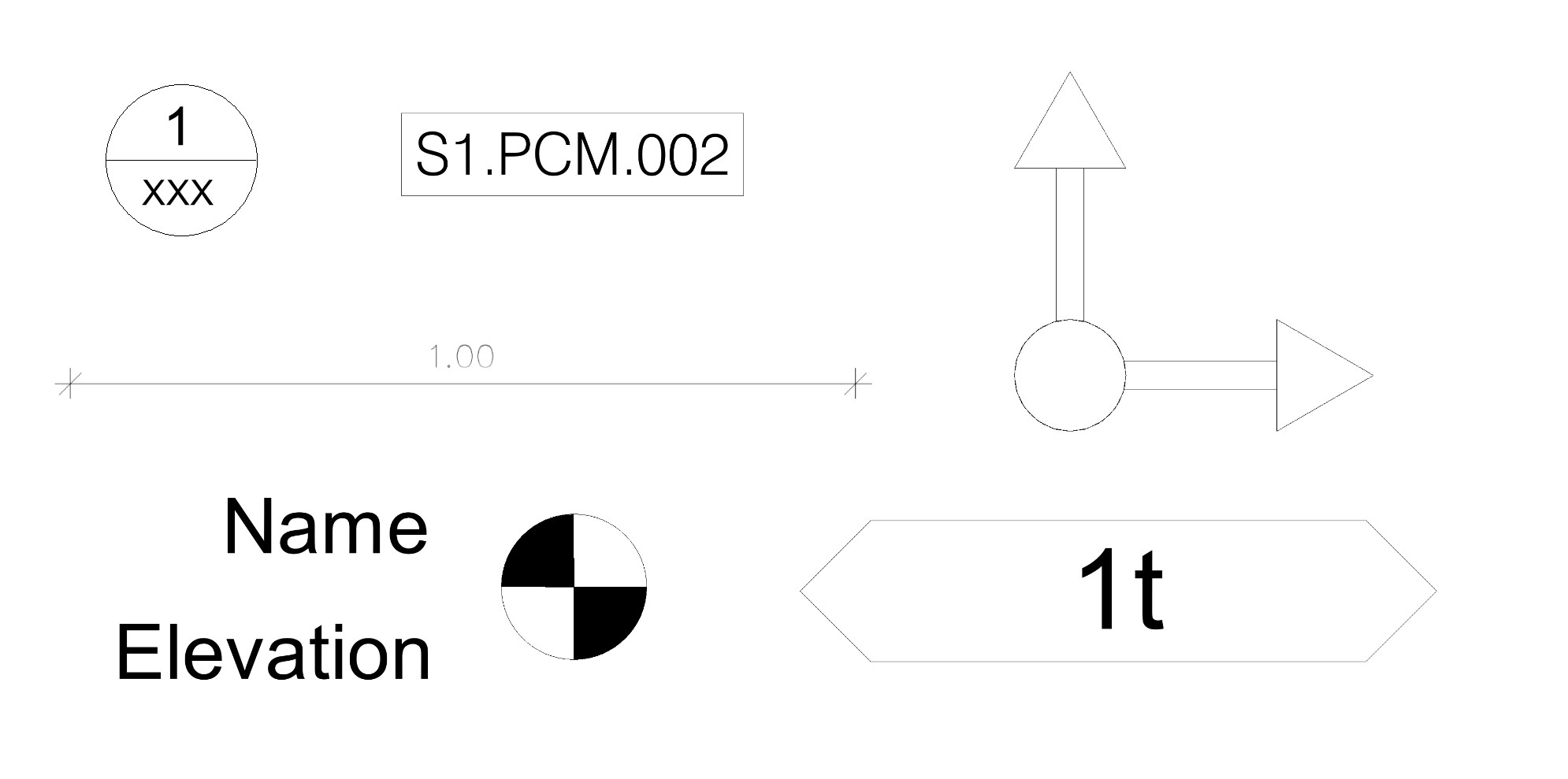

Como familias personalizadas podemos crearlas con cualquier aspecto que se requiera en el proyecto:

Se podría decir que los bloques de título son las etiquetas de las siguientes categorías:

• Información de Proyecto
• Planos

Procedimiento

En la mayoría de los aspectos, las familias de anotaciones funcionan como familias modelo. Pueden crearse siguiendo los mismos pasos, reglas y recomendaciones.

Lo que es diferente en las familias de anotación son los textos y las etiquetas.

Como se ha dicho antes, es importante entender la diferencia porque esta es la clave para la anotación paramétrica:

• Las etiquetas son una parte del texto que en realidad están vinculados a algunas propiedades de los elementos del modelo.
• Los textos son textos fijos y fijos que permanecen iguales a menos que el usuario quiera cambiarlo intencionalmente en la familia.

Trabajan de la misma manera en todas las familias de anotación.

1 Crear una Familia

“New” > “Family”> Elija la plantilla correcta dependiendo de la familia que deseemos crear.

1.1 Crear un campo de etiqueta

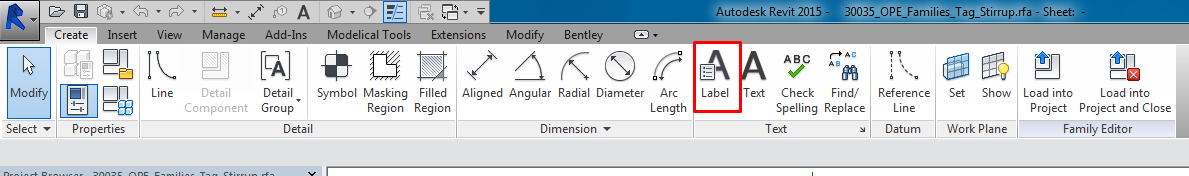

Para crear un nuevo campo de etiqueta dentro de una familia de anotación “Create Tab” > “Text Panel” > “Label”

Y haga clic en la ubicación en la que queremos colocar la etiqueta. Cuando hemos seleccionado la herramienta Etiqueta, podemos notar que existe otra herramienta llamada Texto para texto fijo.

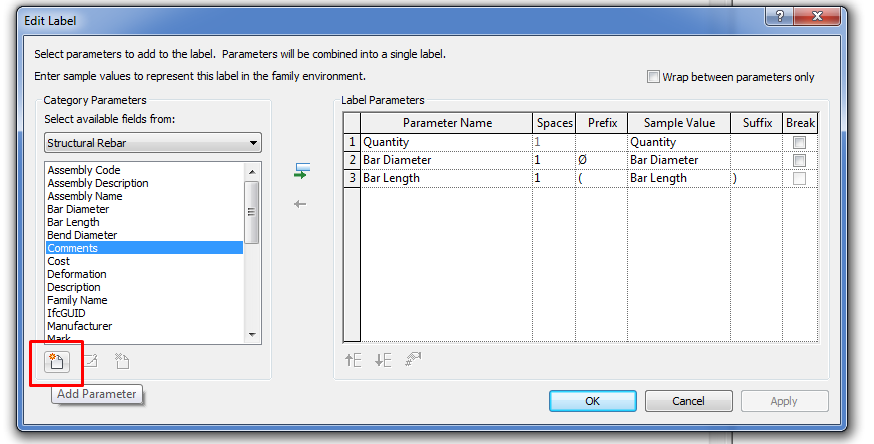

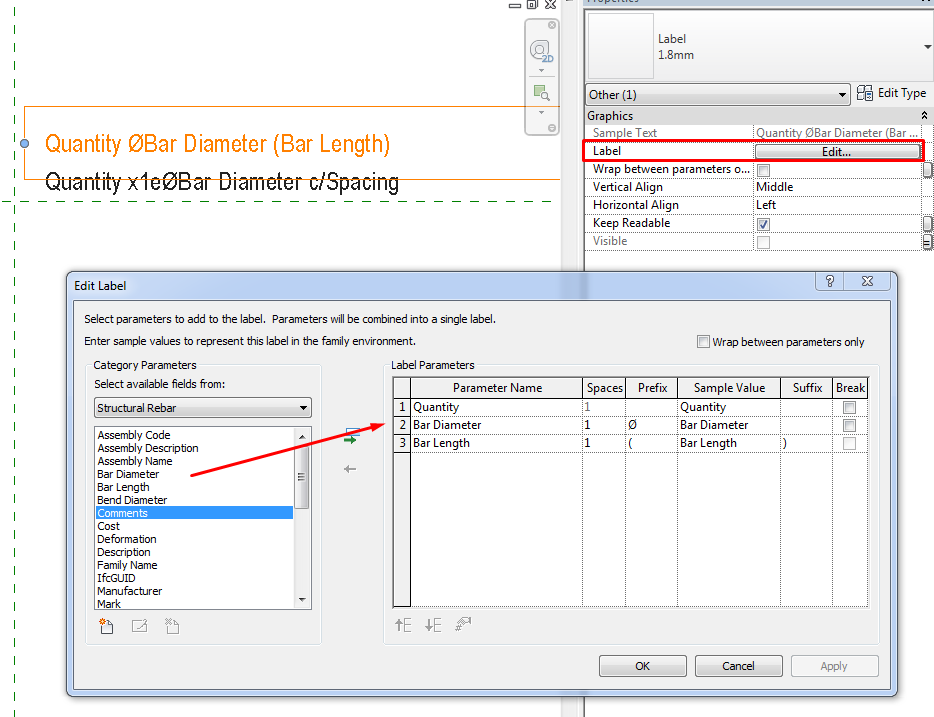

Después de hacer clic en un diálogo se le pedirá y allí decidimos qué información queremos mostrar en la etiqueta paramétrica.

Podemos decidir si tendremos:

• Varios parámetros mostrados en la misma etiqueta.
• Una etiqueta por parámetro a mostrar.

Los campos disponibles en la columna de la izquierda son los parámetros del sistema de la categoría de elementos que hemos seleccionado. Digamos, los parámetros fuera de la caja que existen por defecto para cada categoría.

(Consultar Guía de Parámetros)

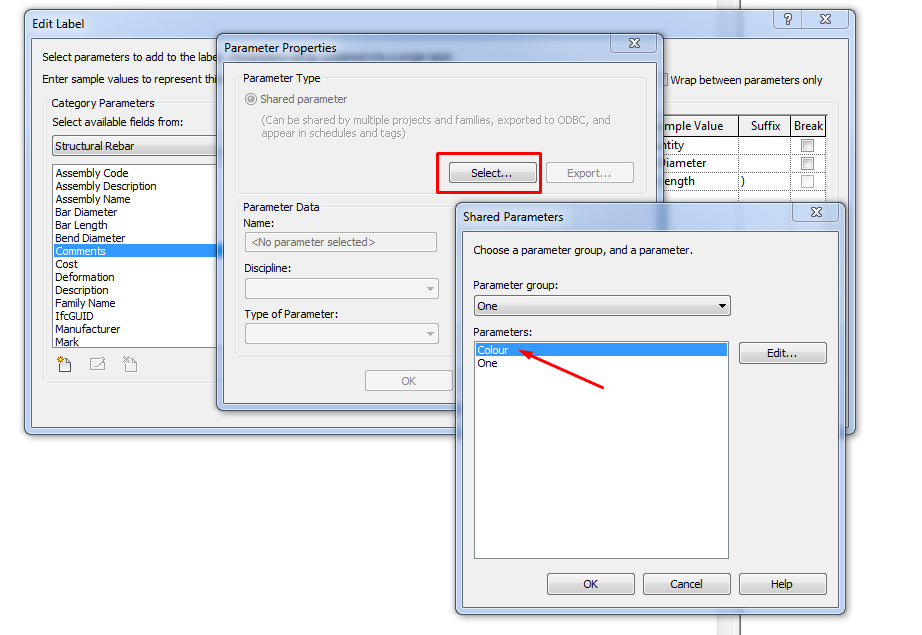

Si en la etiqueta queremos mostrar los parámetros personalizados definidos por el usuario, el procedimiento debería ser el siguiente:

1. Cree el parámetro como un parámetro compartido.
2. Primero, asegúrese de que lo añadamos a la familia de modelos o la categoría que queremos etiquetar.
3. Añádalo a la familia de etiquetas en la que hemos creado el texto de la etiqueta. Lo seleccionaremos en el Archivo de Parámetros Compartidos y será el mismo que en la familia de modelos.

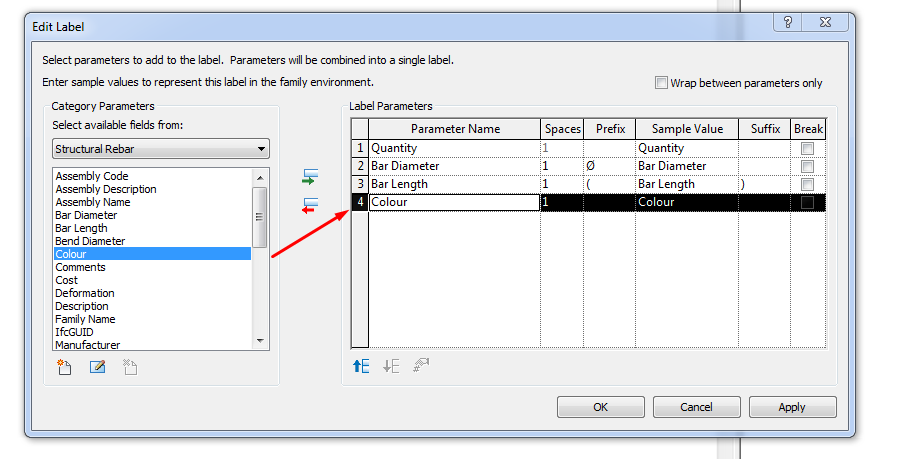

Y luego procedemos a añadirlo finalmente a la etiqueta :

A continuación, cargaremos la familia de anotación en el proyecto y la familia de etiquetas cuando se coloque leerá y mostrará los datos del objeto al que está vinculado, de manera que si el objeto cambia, la información se actualizará simultáneamente.

1.2 Dar formato al campo de la etiqueta.

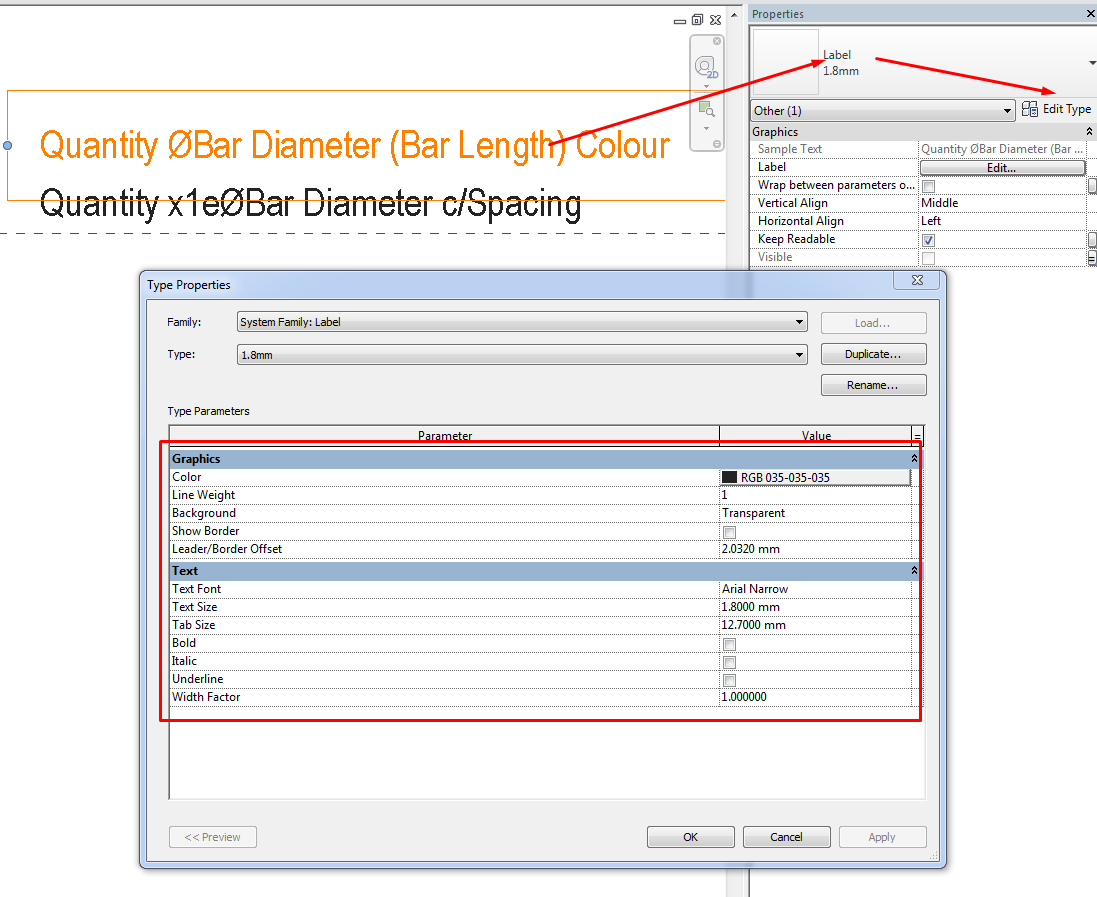

Además, podemos formatear el campo de etiqueta para que se muestre con diferentes aspectos gráficos.

Los campos de etiqueta como cualquier otro objeto de Revit responden a la estructura de datos ya conocida:

“Category” > “family” > “type” > “instance”.

Cada etiqueta será una instancia de un determinado tipo de etiqueta, que tendrá algunas propiedades específicas.

Podemos obtener cualquier combinación de:

• Color
• Fuente
• Tamaño
• ...

Consejos & Trucos

• Una anotación siempre es un elemento específico de vista en 2D.
• Tanto las anotaciones genéricas como las etiquetas tienen en común que tienen una dimensión fija (tamaño de impresión absoluto) en el proyecto mientras que los elementos de detalle cambian de tamaño dependiendo de la escala de la vista.
• Las familias de anotación se pueden clasificar en dos grupos: anotaciones que informan los datos del modelo (etiquetas) y los que no lo hacen (anotaciones genéricas y elementos de detalle).

En resumen

Es muy común que el modelado 3D enfoca todo el esfuerzo al crear modelos BIM. Sin embargo, los elementos de anotación son esenciales para una correcta documentación BIM del proyecto.

Archivos Relacionados

• OPE_Families_Detail Item.rvt
• OPE_Families_Detail Item.rfa
• OPE_Families_Tag_Stirrup.rvt
• OPE_Families_Tag_Stirrup.rfa
• Parameters Guideline
• Families Guideline
