¿Cómo ocultar uniones de vigas y pilares?
Introducción
La disciplina de estructuras también tiene sus dificultades a la hora de conseguir una correcta visualización, y necesitamos estar atentos a todos los detalles.
El siguiente caso es de un usuario que se encontró con un problema al hacer uniones estructurales.
Pregunta:
La cuestión es que tenemos un problema con las uniones geométricas entre vigas y pilares. Las vigas están modeladas por vanos y no se unen con el pilar de modo que la unión entre pilar y viga desaparezca. Esto es un problema puesto que tenemos que generar elevaciones de todos los pórticos para detallar la armadura y la representación no es la adecuada.
Además, el proyecto tiene cierta envergadura y enmascarar esas líneas (manualmente) es inviable. Tampoco se pueden modelar los pilares por debajo de las vigas puesto que hay zonas en las que la viga es más estrecha que el pilar y este debe llegar al forjado.
Respuesta:

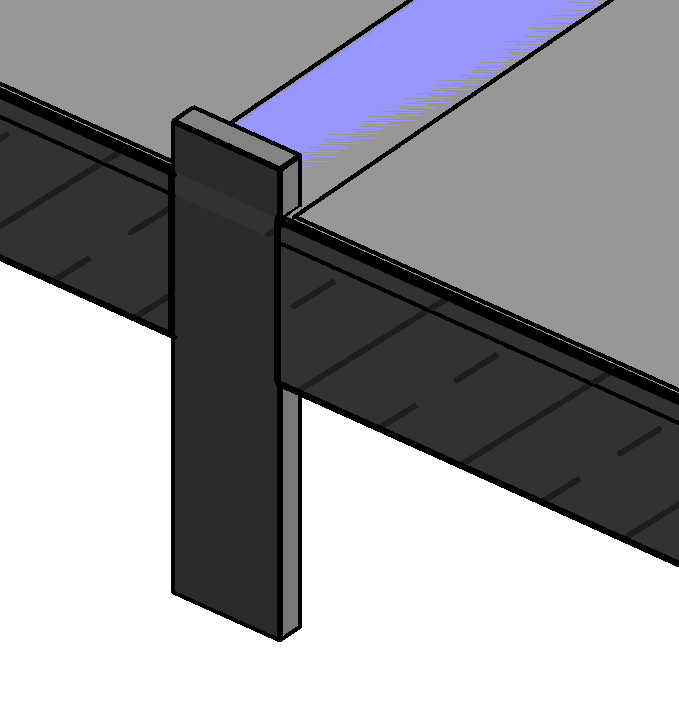

En cuanto a tu pregunta concreta, entendemos que en la imagen que envías estás seccionando precisamente por el eje de un pórtico, por ejemplo, y que lo que quieres evitar es que aparezca la línea que separa viga y pilar.
Si es así, tienes que comprobar que tanto el pilar como la viga tienen asignado el mismo material. Si no tienen el mismo material, ese cambio de material entre un elemento y otro aparecerá siempre.
No basta con que ambas categorías tengan asignado un material "By Default", sino que tiene que ser elemento a elemento.
Lo puedes gestionar de forma más eficiente con las tablas.
