Cómo representar tuberías con pendiente en planta
Introducción
Conseguir una buena visualización en un plano, cuando además conviven varias disciplinas, se convierte en una tarea compleja.
Arquitectura y MEP suelen ser las disciplinas más conflictivas para conseguir una visualización acertada en ambas a la vez.
En el siguiente caso, un usuario nos plantea una situación interesante.
Pregunta:

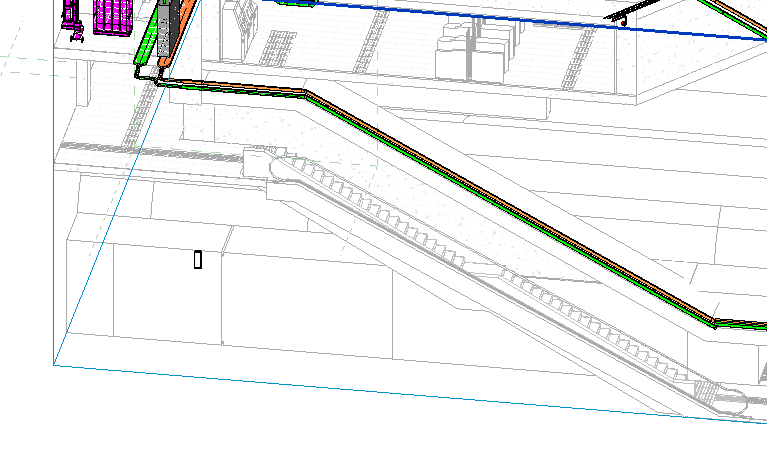

Me gustaría saber cómo representar la instalación para que quede cortada al igual que la obra civil en la zona de escaleras.
Respuesta:
Respecto a la duda que nos trasladas, lamento comunicar que en cuanto a Revit, no puede generarse dicho corte mediante la modificación de los rangos de vista, ni a través de una región dentro de la misma vista.
Sin embargo, no todo está perdido. Por lo que hemos comprobado existen dos maneras de que se puedan llevar a cabo estos cortes:
A. Uso de fittings

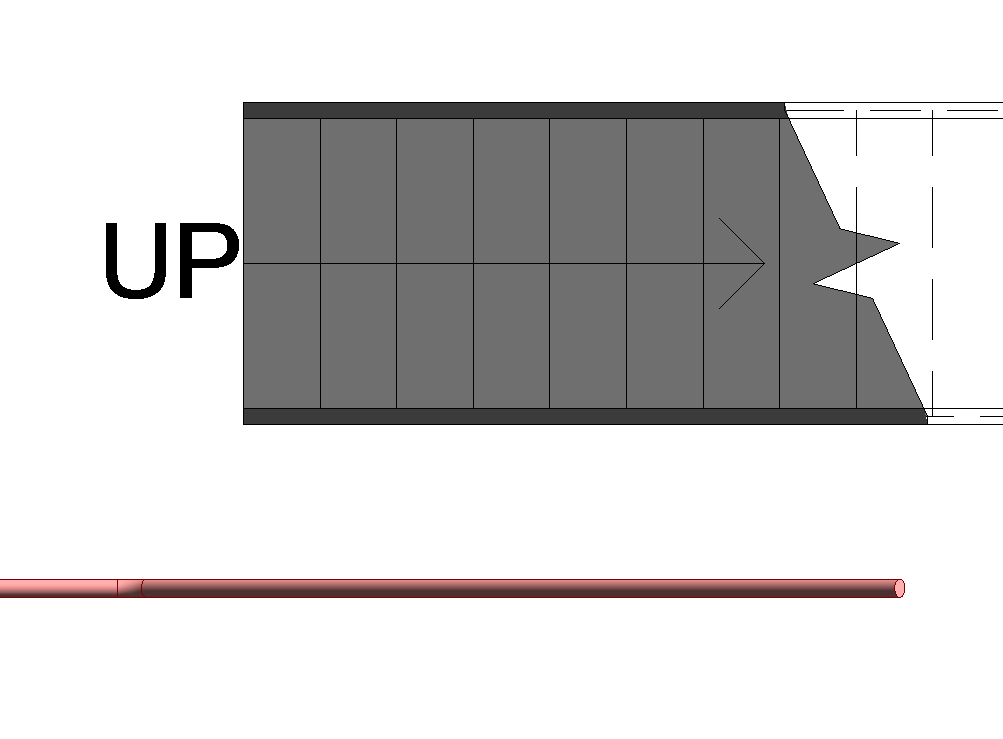

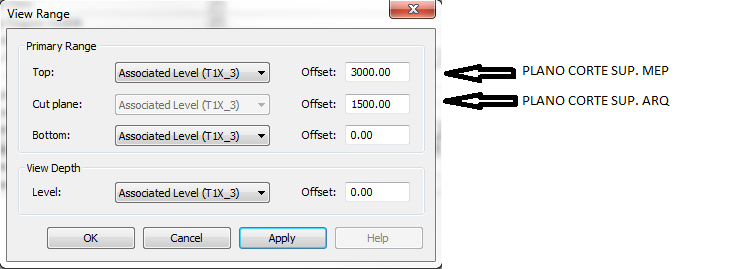

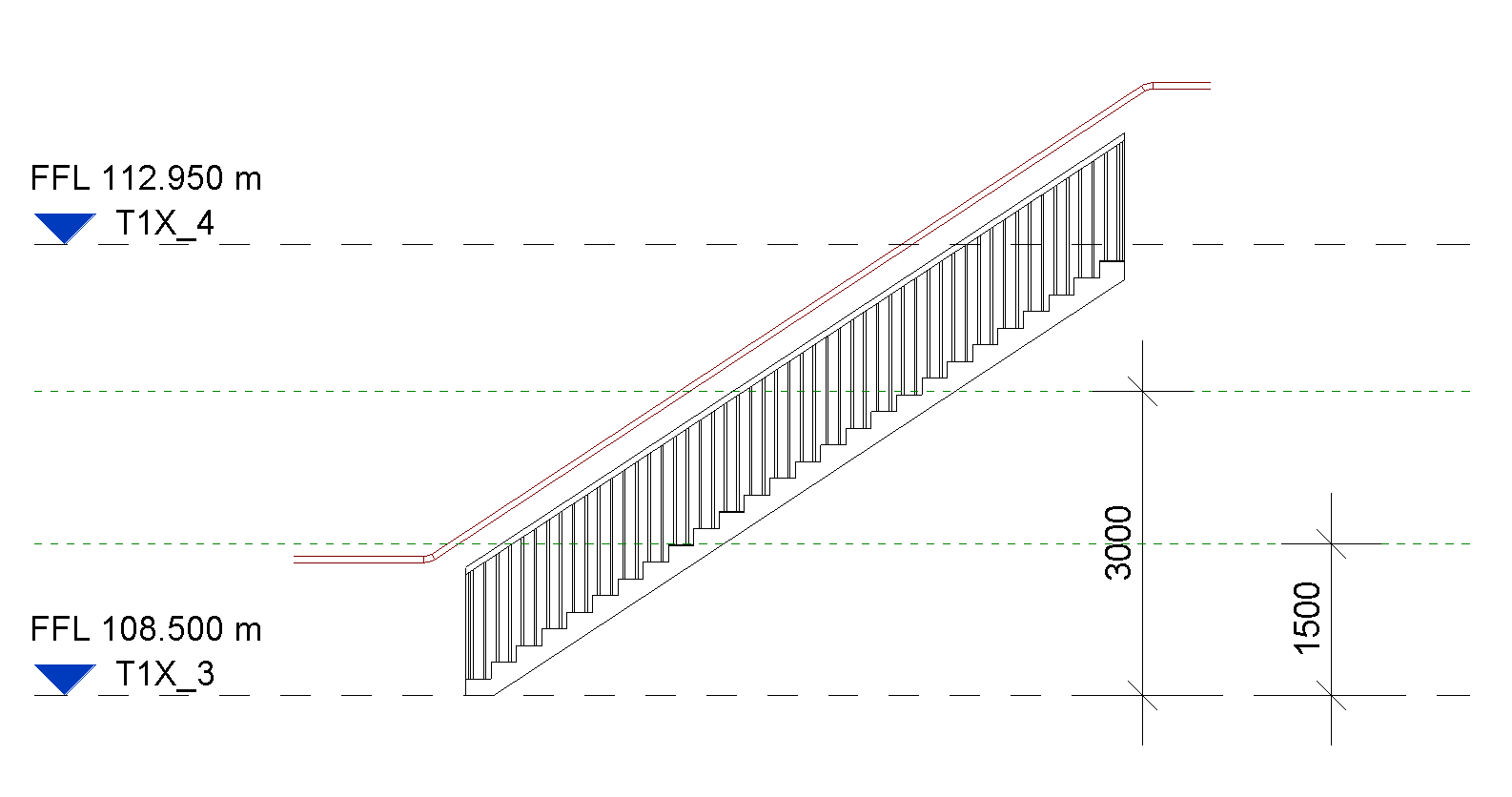

Como has podido comprobar, Revit resalta todo el tramo de una tubería inclinada independientemente del plano de corte superior asignado en el rango de vista. En el ejemplo que te muestro ocurre exactamente el mismo caso.

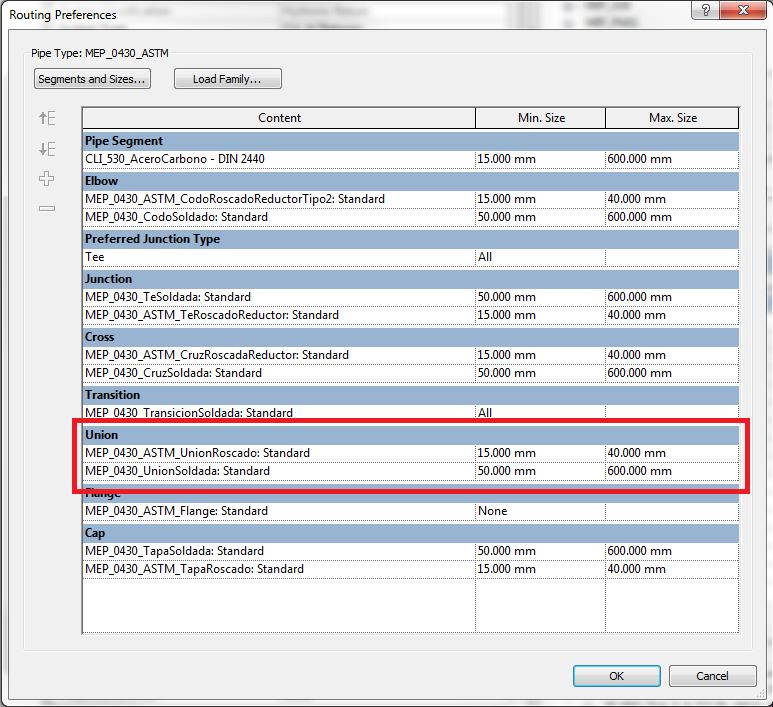

Para solucionarlo, creamos un corte en la tubería mediante el cual se creara el fitting unión de dos tramos de tubería. Antes de ello tenemos que cerciorarnos de que tenemos configurado correctamente el enrutamiento con dicho fitting.
IMPORTANTE
Si el sistema de las tuberías está configuradas para que lleve a cabo cálculos, bastará con establecer el Método de pérdidas de carga como "No calculado", para que no tenga repercusión alguna en la presión estática del sistema.
IMPORTANTE

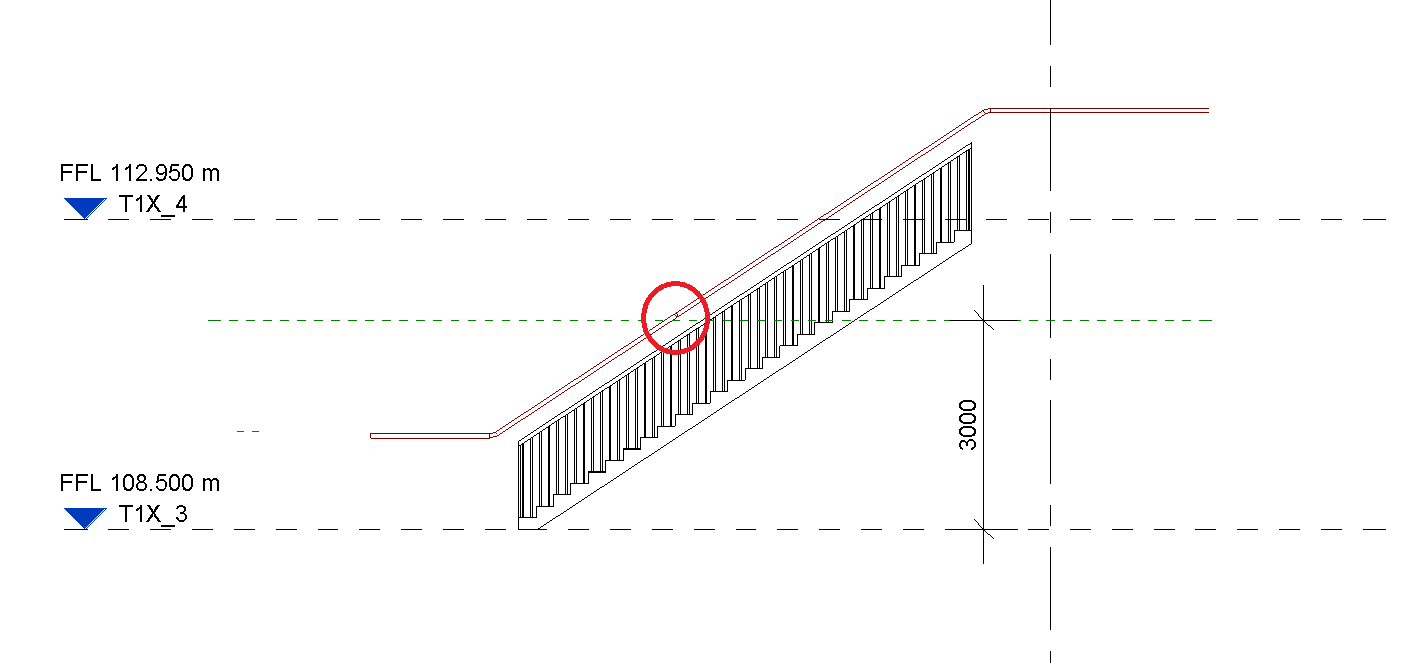

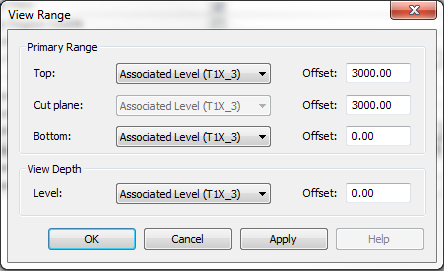

Este fitting debe quedar situado por encima del plano de corte deseado, y configurar los rangos de vista "corte superior del modelo mep" + "plano de la arquitectura" a la misma cota para que se produzca el efecto que buscamos. Te muestro el mismo ejemplo, incluyendo la modificación:
B. Uso de máscaras
La opción menos elegante consistirá en la creación de una región de máscara que oculte el tramo de tubería no deseado.
Como buena práctica te recomendamos la primera opción para solucionar tu problema.
