Familias anidadas

Objetivos

1. Entender qué es una familia anidada
2. Aprender cómo asociar parámetros en familias anidadas. Parámetros anidados.

Supuestos

1. El usuario va a utilizar Revit, cualquier versión.
2. El usuario tiene instalado correctamente las Plantillas de Familia de Revit.
3. El usuario tiene nociones básicas de creación de familias.

Descripción

Las familias anidadas son familias dentro de otras familias.

Las familias anidadas se usan a menudo cuando:

• La familia tiene elementos repetidos, por ejemplo las lamas de una rejilla.
• Hay una geometría compleja que queremos controlar como un todo para definir su posición respecto a otros elementos.
• Queremos trabajar con familias dentro de otras pero cuantificando las primeras como elementos independientes. Por ejemplo, un conjunto de mesa y sillas.

Podemos encontrar un ejemplo de una familia anidada en una puerta en la que se ha anidado una familia de detalle con la simbología de la puerta y que al mismo tiempo se ha anidado una familia de detalle con una representación 2D del tirador de la puerta.

La familia de la puerta que tiene dos familias anidadas se denomina familia anfitriona.

Familias anidadas / Familias compartidas / Parámetros vinculados

Cuando las familias son anidadas y colocadas en familias anfitrionas, sin más modificaciones, y la familia anfitriona se carga en el proyecto, podemos notar que:

• Una familia anidada no aparece en el proyecto como una familia independiente. No podemos encontrarla en la sección Familia del navegador de proyectos, ni seleccionarla, ni listarla en tablas, ni etiquetarla. Vemos su geometría como componentes de la familia anfitriona.
• No podemos acceder a los parámetros de la familia anidada una vez que la familia anfitriona se ha cargado en el proyecto (o en otra familia).

Si queremos cambiar ese comportamiento (no siempre es necesario) tendremos que recurrir a hacer las familias anidadas compartidas y a relacionar los parámetros de la familia anidada con la familia anfitrión:

• Familias compartidas: anidaremos las familias como familias compartidas en la familia anfitriona. Luego, cuando se cargan en el proyecto, las familias anidadas que tienen activada la opción de ser compartidas, serán visibles como familias completamente independientes que se pueden listar en tablas y etiquetar.
• Parámetros vinculados: al insertar una familia dentro de otra podemos relacionar los parámetros de ambas. Con ello conseguiremos que los parámetros de la familia anfitriona controlen las propiedades de la familia anidada.

Estas dos acciones son independientes.

• Podemos anidar una familia como una familia compartida, pero no vincular sus parámetros.
• Podemos anidar una familia sin ser compartida y vincular sus parámetros.

Procedimientos

1 Familias compartidas

Se usan cuando tenemos que anidar una familia en otra y a su vez queremos o necesitamos acceder a la familia anidada como si fuera una familia independiente.

Las familias compartidas se pueden listar en tablas de planificación y etiquetar independientemente a la familia anfitriona, usando el tabulador para poder seleccionarlas.

Si la familia es compartida, aparecerá en en navegador de proyectos y puede ser usada de forma individual, sin hacer relación a la familia en la que está anidada. Por ejemplo, si tenemos una familia de mesa con sillas anidadas compartidas, podremos colocar las sillas de forma individual en el proyecto también.

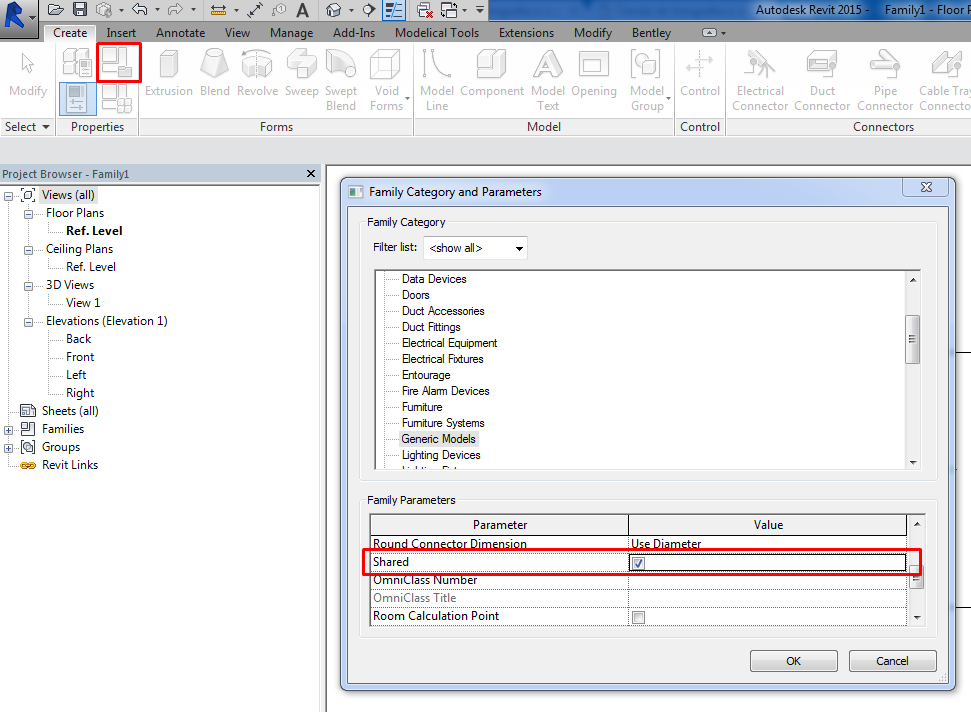

Si queremos que una familia anidada actúe como una familia compartida, tenemos que abrir la familia anidada y cambiar su configuración general de familia para activar la opción "Compartida".

Luego volvemos a cargar la familia anidada en la familia anfitriona y la familia anfitriona en el proyecto.

Tenga cuidado con este procedimiento. Una vez que cargamos una familia compartida en una familia anfitriona no podemos revertir la acción. Podríamos deshacernos de la familia anidada, pero deberíamos:

• Cargarla en la familia anfitriona con un nombre diferente o no lo admitirá.
• Eliminar primero la versión compartida de la familia anidada en la familia anfitriona.

2 Parámetros vinculados

Una vez que hayamos cargado una familia en una familia anfitrión, tenemos que seleccionar la familia anidada y buscar sus parámetros.

• Si los parámetros de la familia anidada son parámetros de instancia aparecerán directamente en la ventana de propiedades.
• Si los parámetros de la familia anidada son parámetros de tipo, debemos abrir las propiedades de tipo de la familia.

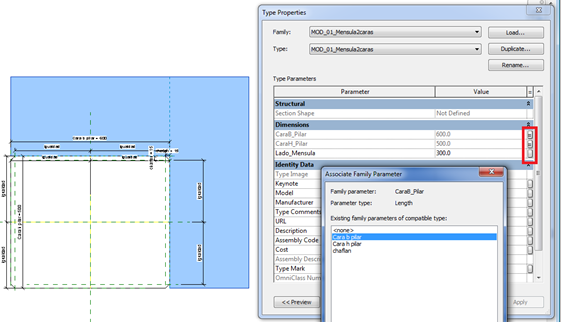

Para vincular los parámetros de la familia anidada a los parámetros de la familia anfitriona tenemos que hacer click en el botón gris al lado derecho de cada parámetro. Aparecerá una ventana en la que podremos elegir qué parámetro de la familia anfitrión se enlazará con el parámetro de la familia anidada.

Podemos anidar todos los parámetros que queramos de acuerdo a los parámetros de la familia anfitriona. No es necesario vincularlos todos.

Anidación de familias compartidas y parámetros de tipo

Una limitación de la anidación de familias compartidas es que las familias compartidas no pueden tener sus parámetros de tipo vinculados a los de la familia anfitrión. Este es un tema que puede tener un gran impacto en la estrategia de modelado de una familia compleja.

Una solución sencilla es crear todas las familias compartidas y anidadas utilizando parámetros de ejemplar para aquellos atributos que estarán vinculados a los de su anfitrión.

Consejos & Trucos

• Crearemos una familia anidada para hacer una familia compleja más comprensible.
• Crear familias anidadas es una manera fácil de vincular paramétricamente grupos de elementos en una familia. Por lo tanto, simplifica el proceso de crear una familia paramétrica compleja.
