Huecos de puerta en muros paralelos unidos
Introducción
Modelar dos muros pegados en paralelo, por exigencias del proyecto o estrategia de modelado, es una situación habitual en Revit. Esta circunstancia repercute directamente en aquellas familias que se hospedan en dichos muros. Veamos la consulta que nos realiza uno de nuestros usuarios.
Pregunta:
¿Por qué en dos muros paralelos unidos tengo familias de puertas que sí que crean el hueco en ambos muros y otras familias no? ¿Qué parámetro de la familia hay que modificar para que haga correctamente el hueco?
Respuesta:
En primer lugar es importante subrayar que si los muros no están unidos (Modificar muros/Unir geometría) el hueco que generará la familia alojada (puerta, ventana, etc.) sólo se producirá en el muro que seleccionemos como anfitrión.

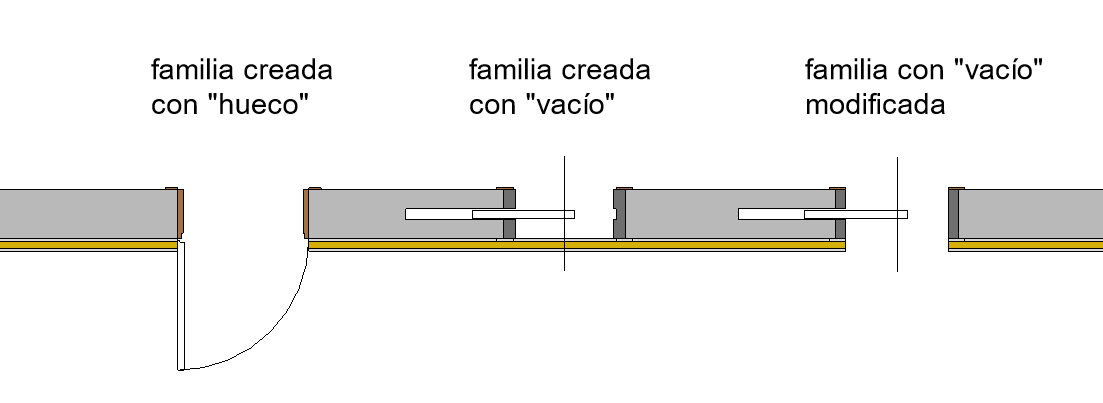

En segundo lugar, el comportamiento de la familia dependerá de cómo se haya modelado, no de un parámetro. Si el hueco de la puerta se ha generado en la familia con la herramienta “Hueco” (Crear/Hueco), efectivamente este se realizará en los dos muros unidos.

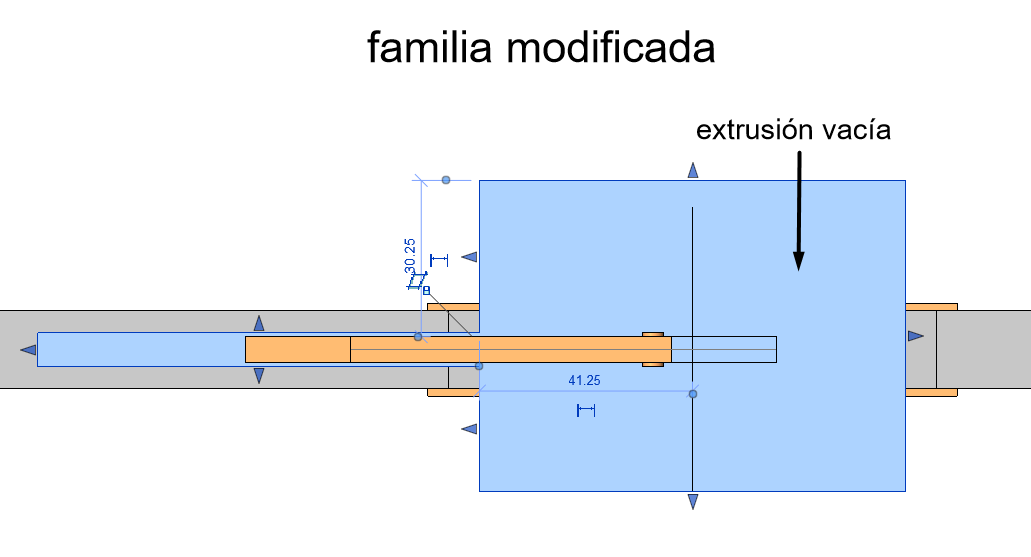

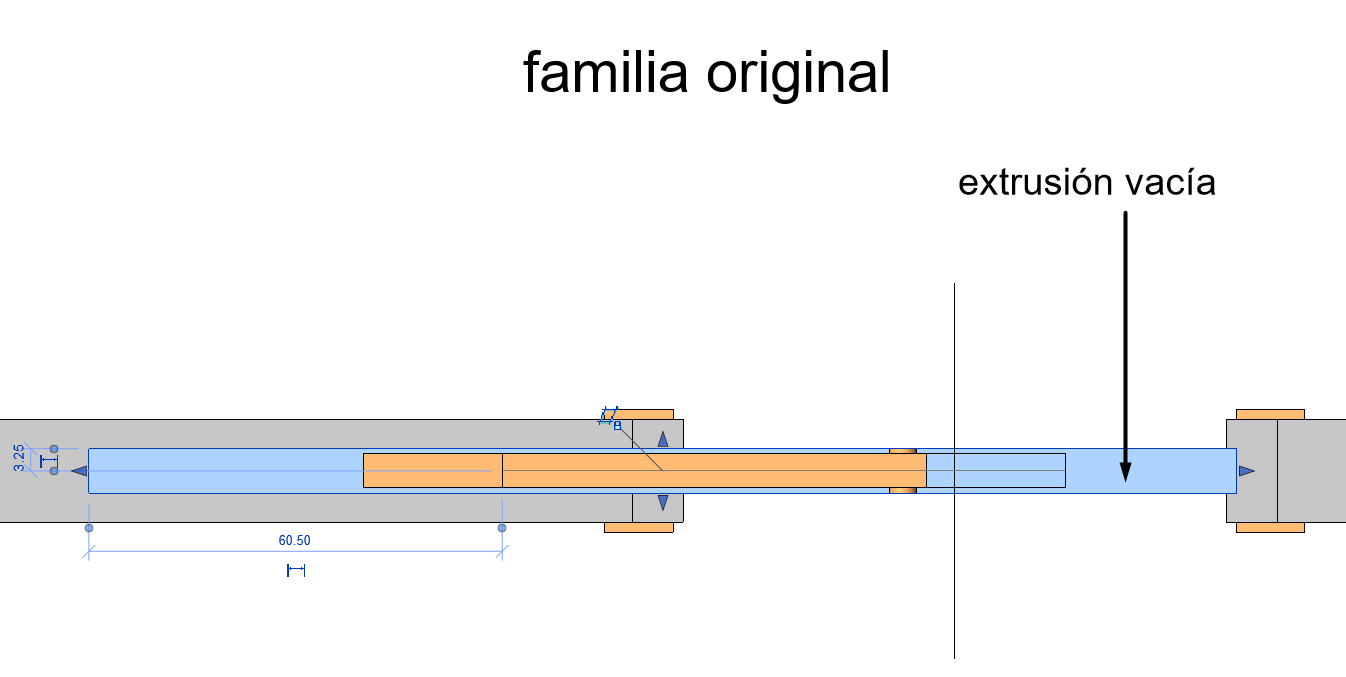

Por el contrario, si el hueco de la puerta se ha generado en la familia de la puerta mediante un “Vacío” (Crear/Extrusión vacía), el hueco solo se realizará en el volumen que ocupe dicho vacío. Esto suele suceder en las familias de puertas correderas. Para solucionarlo debemos editar la familia y hacer crecer la extrusión vacía tanto como necesitemos.
Bonus track
¿Te resultó útil? ¡Deja un comentario!
Si deseas saber más sobre familias, familias anidadas y familias complejas visita nuestra web.
Y si prefieres un vídeo, en este enlace encontrarás un webinar que hicimos sobre las buenas prácticas en familias.
