Modelado de ventanas en esquina
Helpdesk
Modelado de ventanas en esquina
Introducción

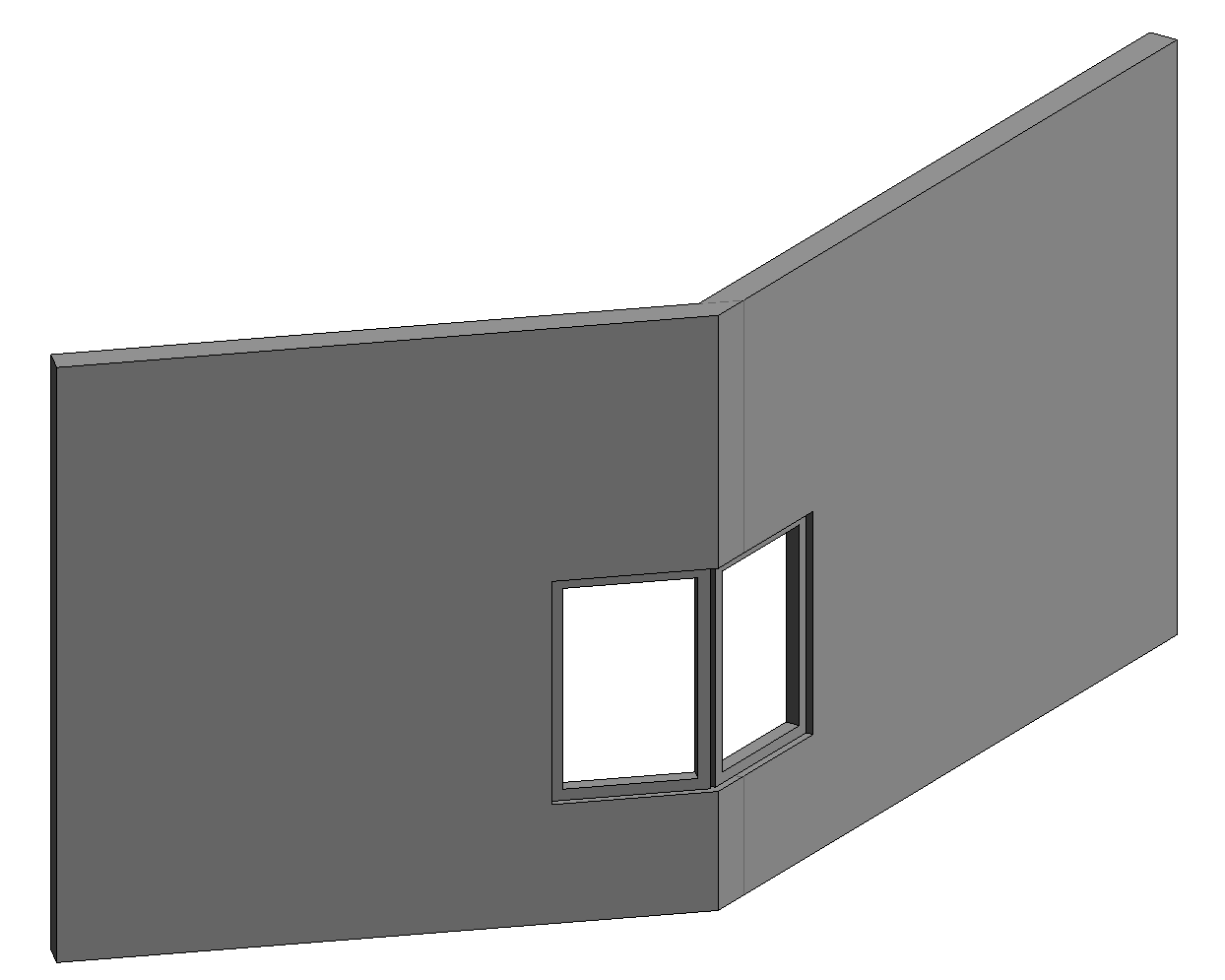

Actualmente las ventanas en esquina (no necesariamente a 90º) son un elemento frecuente en la composición de las fachadas. Al no tener Revit una manera “inmediata” de crearlas, debemos pensar en posibles estrategias para resolver una necesidad tan común.
Pregunta:
¿Cómo debo crear una familia de ventana que pueda ajustarse a dos muros en esquina y que pueda adaptarse a diferentes ángulos? Hay muchas familias descargables de ventanas a 90º, pero a diferentes ángulos no.
Respuesta:
En primer lugar, nuestra recomendación es, ante esta necesidad concreta y siempre que sea posible, utilizar muros cortina en lugar de muros con ventanas. Esto permite mayor flexibilidad en el modelado ya que tenemos la libertad de decidir qué tipo de panel (acristalado, ciego, etc.) colocaremos en cada lugar de la rejilla de dicho muro cortina.
Pero si partimos de la base de que la ventana tiene que estar modelada como tal, no nos queda otra alternativa que utilizar una familia de ventana. Toda ventana en Revit se hospeda en un muro, por lo que, en este caso, tendremos una familia con una hoja hospedada y otra flotando, con un parámetro de ángulo que permita adaptar la segunda hoja a la posición del segundo muro.

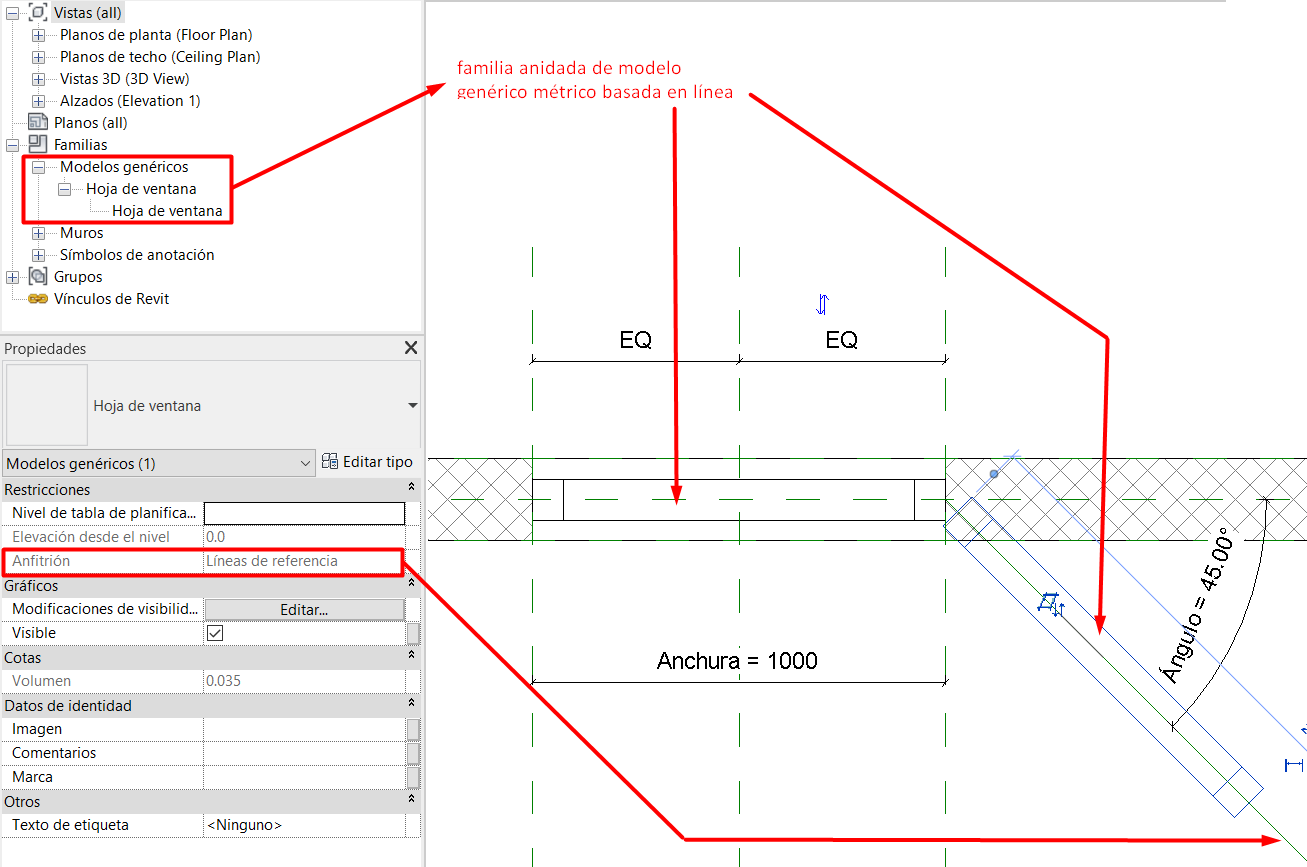

Conviene destacar que, para poder crear el parámetro de ángulo, éste tiene que estar vinculado a una línea de referencia y que, para que la hoja “flotante” pueda estar hospedada en está línea, dicha hoja tiene que crearse con una familia de “modelo genérico métrico basado en cara”. Esta familia anidada será la misma para la hoja hospedada en el muro.
Una vez cargada la familia en el proyecto, habría que hacer una apertura en el muro (Arquitectura/Hueco de muro). Otra alternativa sería crear en la propia familia de la ventana un extrusión de vacío.
El resultado final dependerá del nivel de detalle con el que se haya desarrollado la familia de las hojas y de la ventana propiamente.
Bonus track
¿Te resultó útil? ¡Deja un comentario!
Si deseas saber más sobre muros cortina o modelado de fachadas visita nuestra web. También encontrarás mucha información referente a familias, familias anidadas y familias complejas entre otros.
Y si prefieres un vídeo, en este enlace encontrarás un webinar que hicimos sobre las buenas prácticas en familias.
En Modelical ofrecemos helpdesk para empresas. Disponemos de packs que atienden consultas puntuales relacionadas con proyectos por correo electrónico. Con este servicio podrás atender cualquier tipo de consulta concreta, desde una duda o un problema en el desarrollo de un proyecto hasta el asesoramiento y soporte general en cualquiera de nuestras herramientas y productos.
