Modelar armaduras de puentes
Flujo de trabajo para crear armados en Tekla Structures utilizando Grasshopper
Modelar armaduras de puentes
Introducción
Los modelos de Obra Civil por lo general se definen según ejes de trazado. Los distintos programas de modelado BIM empiezan a considerar este condicionante, pero para el detallado sigue siendo necesario buscar flujos de trabajo alternativos.

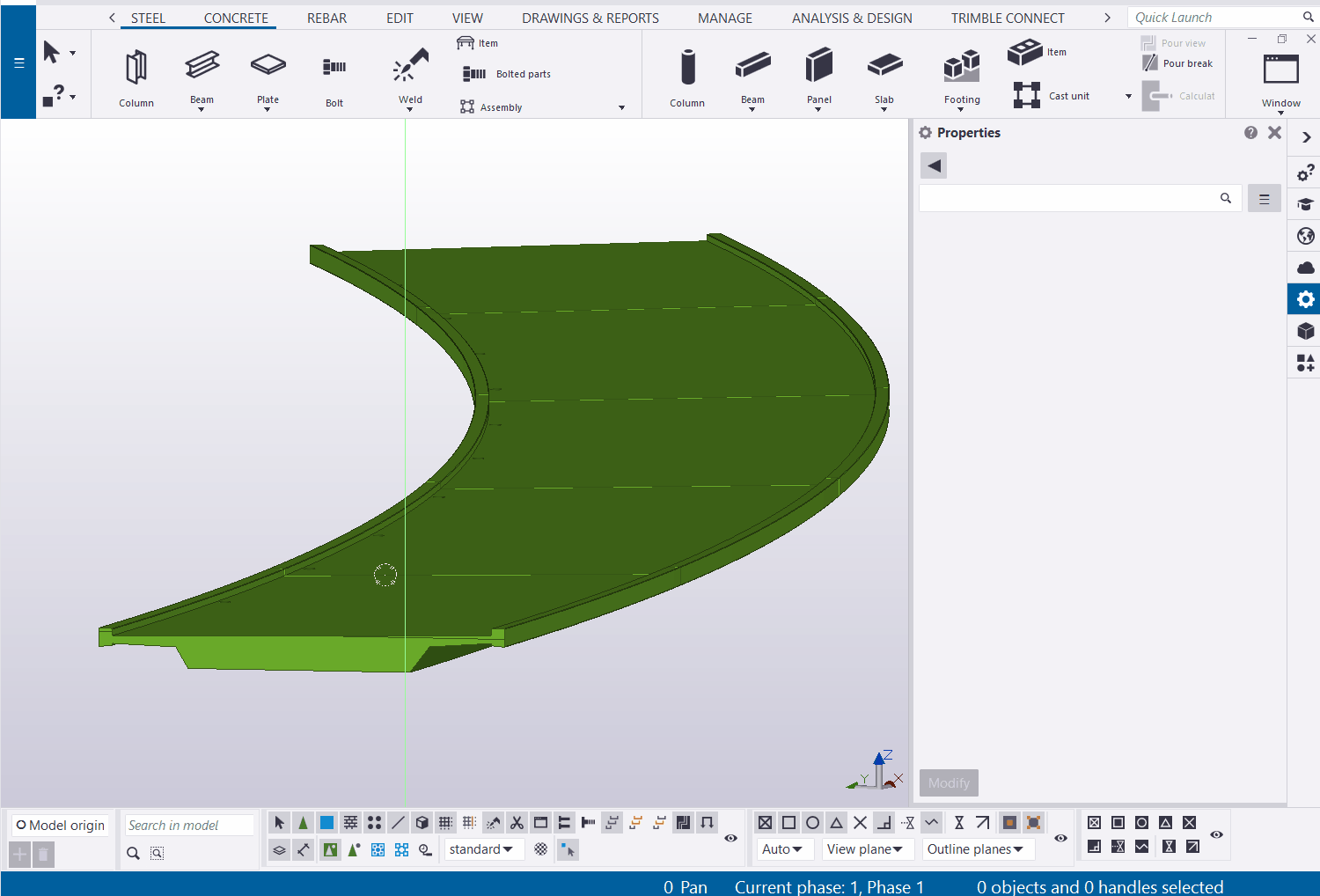

Desarrollamos a continuación el proceso de modelado paramétrico de geometría y armado del tablero de un puente curvo y con pendiente. Se parte de los croquis en CAD e información diversa en ficheros de texto. Cargándola en Rhinoceros y Grasshopper se obtiene un modelo paramétrico del tablero y sus armaduras. Por último, el modelo se vuelca en Tekla Structures (TS): geometría, armado y todos sus atributos.
Generación de la geometría

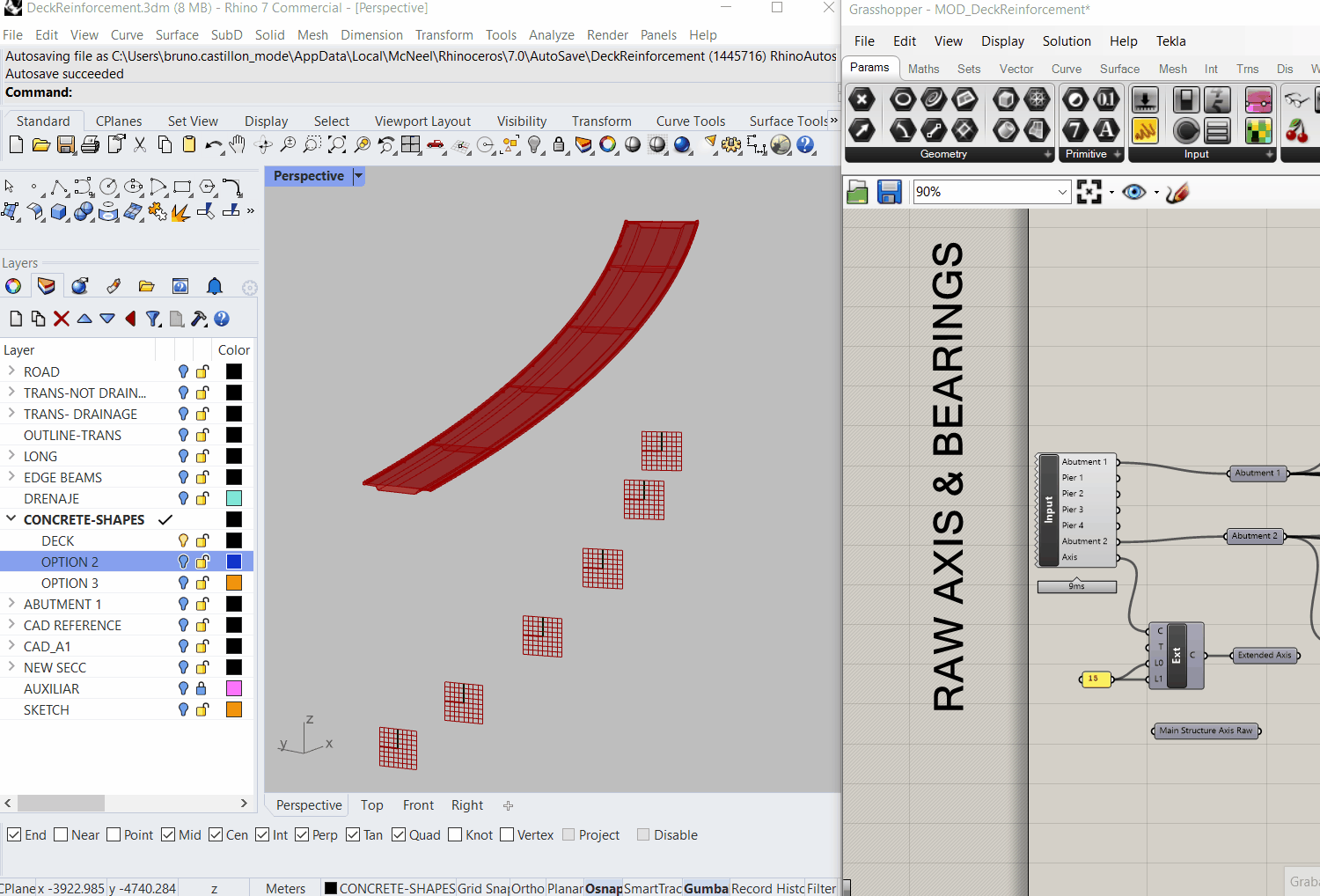

Se muestra a continuación una captura de lo que sería el flujo para la generación del modelo de la geometría: Lectura de inputs (CAD y ficheros de texto), generación del modelo paramétrico en Rhinoceros. La transferencia a TS será inmediata gracias al Tekla link.
Generación de los armados
El siguiente paso sería la generación de los armados. El despiece y los diámetros de las barras se obtienen de la guitarra de armaduras dispuesta en una hoja de cálculo. Guardado como CSV este fichero se lee en la rutina de Grasshopper. La posición de las barras se leerá del CAD inicial de manera similar a la geometría.
Detallado de armados

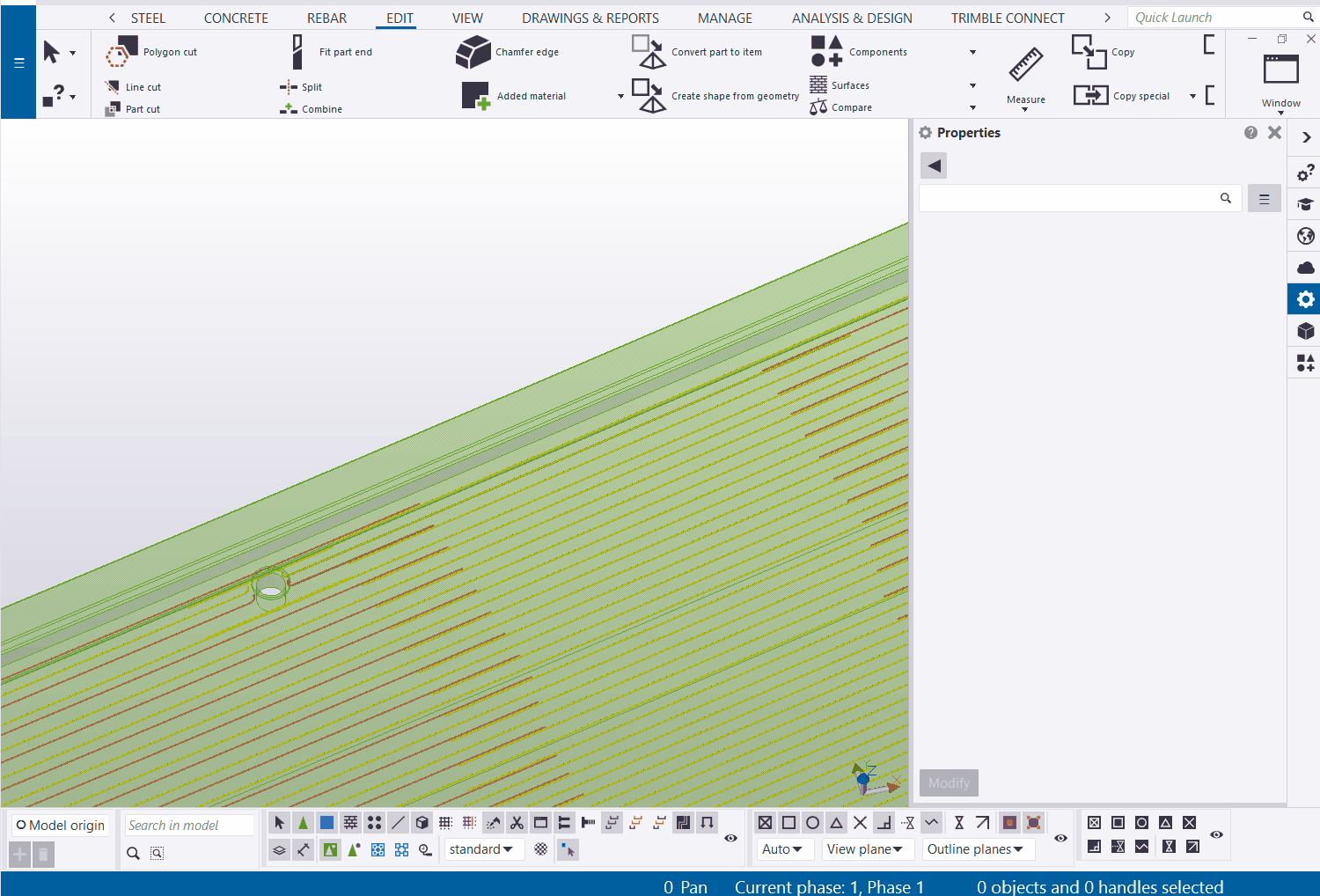

Se automatiza el detallado de las armaduras con elementos repetitivos como drenajes o postes de barrera para poder responder a los cambios de diseño con agilidad y consistencia. En la siguiente imágen se puede ver la modificación de posición de un drenaje para evitar la zona de solape de armaduras longitudinales.
