Simplificación de líneas de pendiente
Introducción
Tanto las cubiertas como los suelos, en Revit, tienen diferentes formas de resolver las pendientes. La manera en que se haga influye directamente sobre la visualización en proyección de las líneas de pendiente.
Veamos un caso de una pregunta que nos hicieron y cómo lo resolvieron.
Pregunta:
¿Cómo se pueden simplificar las pendientes de la cubierta? nos salen demasiadas líneas de pendiente y no sabemos cómo simplificarlas.
Hemos modificado el contorno de la cubierta, ya que existen unos huecos, pero ahora aparecen demasiadas triangulaciones.
Respuesta:
El problema aparece si se edita el sub-elemento en una cubierta con perímetro complejo, ya que Revit la faceta con todas esas líneas de pendientes. Se puede apreciar un ejemplo práctico, en las siguientes imágenes:

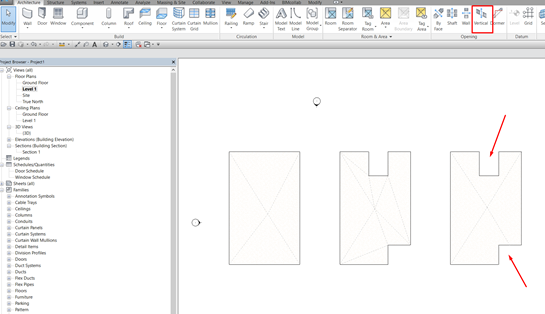

1- Hay 3 forjados de cubierta: El primero es rectangular, el segundo tiene un contorno más complejo y el tercero también es rectangular.
2- En el tercero, para conseguir un contorno más complejo, le aplicamos un hueco vertical. De esta manera al añadir un punto y modificarlo, las pendientes salen bien, mientras que en el segundo salen demasiadas pendientes.
Para solucionar el tema de las líneas de pendientes en cubierta, se debe modelar la cubierta por partes lo más rectangulares posible, y adaptar esas partes al contorno de la cubierta recortándolas por medio de hueco vertical. Paso a comentar a continuación cómo proceder:

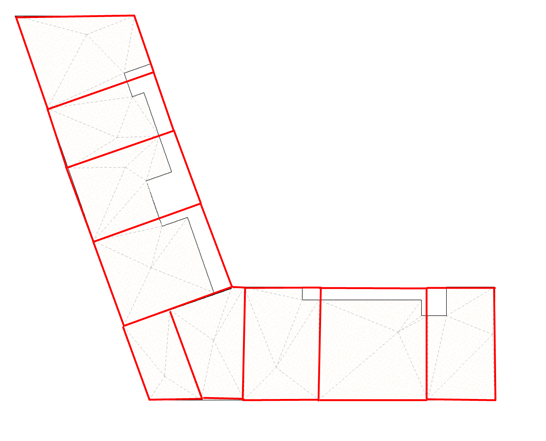

1- Seleccionar en qué partes se debe dividir la cubierta. Modelar un Floor / Suelo lo más rectangular posible para cada parte. Por medio de hueco vertical, adaptar los rectángulos al contorno del forjado.

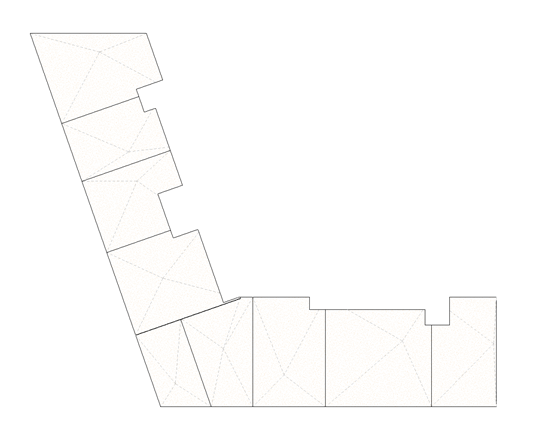

2- De esta manera se simplificarán las líneas de pendientes de la cubierta.
Esta es una situación que se da en las cubiertas, pero también en los suelos, siempre y cuando haya formación de pendientes para la evacuación de aguas.
