Introducción

El modelado exacto de una familia de Revit no es necesariamente como se ve en las diferentes vistas. La visualización se puede controlar mediante líneas de detalle, parámetros de visibilidad ... Echemos un vistazo a una pregunta típica que nos suelen hacer.

En este caso, en lugar de modelar una caja de persiana encima de una ventana, la estrategia tomada es la de dibujar unas líneas 2D que representan dicha caja de persiana, y aplicar a estas líneas unos parámetros de visibilidad en función de si la ventana dispone o no de persiana. De manera que es una estrategia que afecta únicamente a la visibilidad.

Pregunta:

Tenemos un problema de visualización en la caja de la persiana en una familia de ventanas.

Sólo logramos controlar la visualización de la persiana en el tipo de ventana corredera, sin embargo, en la ventana abatible no obtenemos estos parámetros de visualización para mostrar las líneas de la caja de la persiana.

Respuesta:

El problema de visualización de la familia se da porque en la primera familia: “Ventana corredera de 2 hojas”, las líneas que representan la persiana se trazan como Líneas Modelo.

En la segunda familia: “Ventana abatible de 1 hoja”, las líneas que representan la persiana se trazan como líneas de Anotación, de modo que solo se ve la vista en alzado de la familia.

Para resolver el problema, las líneas de anotación deben convertirse en líneas de modelo. Para ello, en la vista en alzado exterior de la familia “Ventana abatible de 1 hoja” se debe:

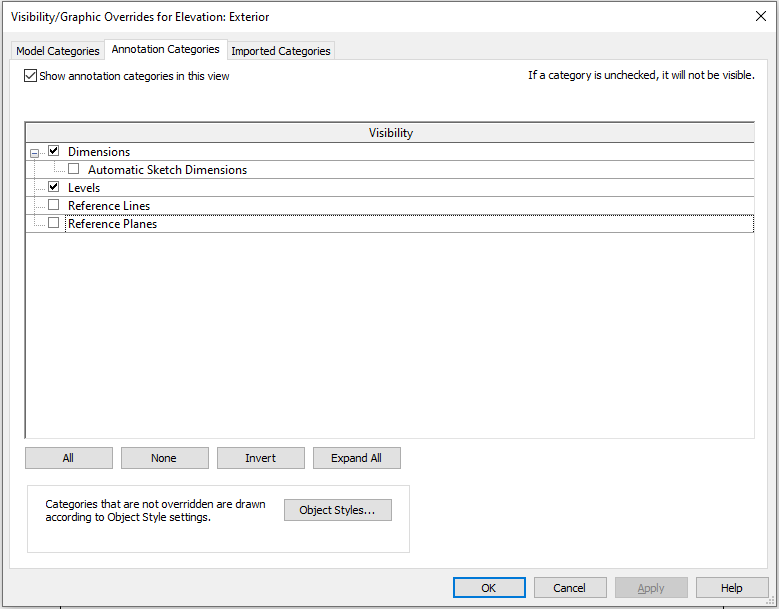

- Desactivar, desde la ventana de Visibilidad de gráficos, las líneas y planos de referencia para tener una mejor visibilidad de las líneas.

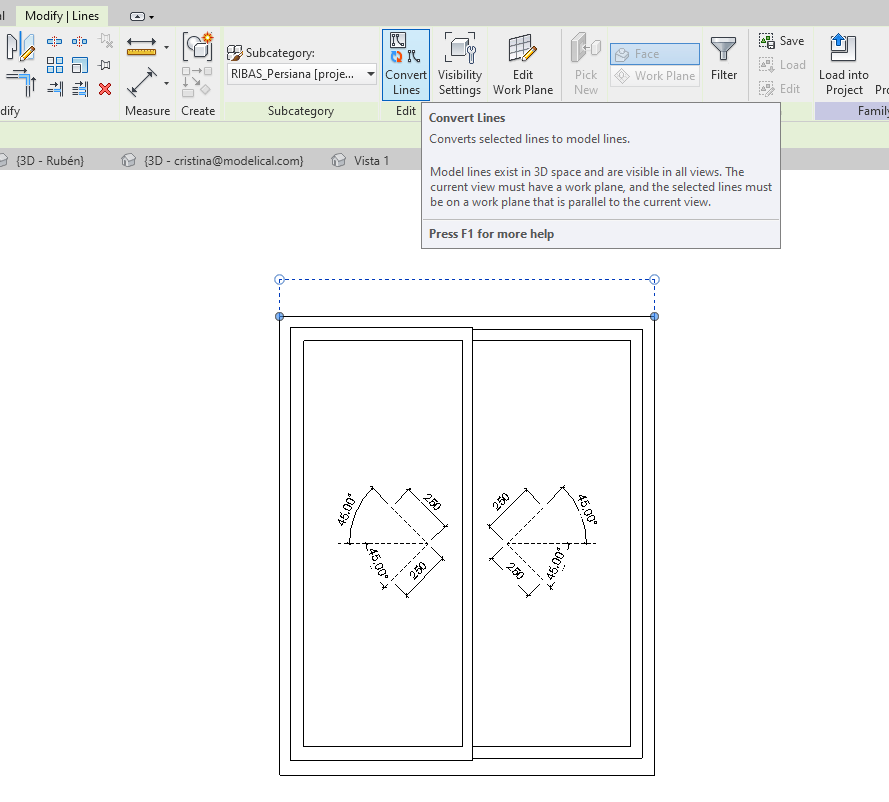

- Seleccionar las líneas representativas de la persiana y hacer clic en Convertir líneas, lo que las convertirá en Líneas de modelo.

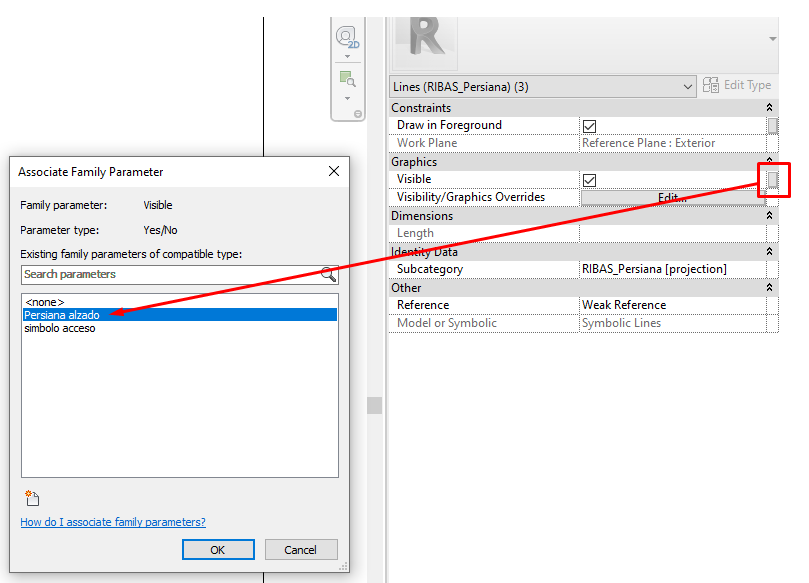

-Con esta conversión se perderá el parámetro: "Persiana Alzado", por lo que deberá reasignarse al parámetro de visibilidad de la paleta de propiedades.

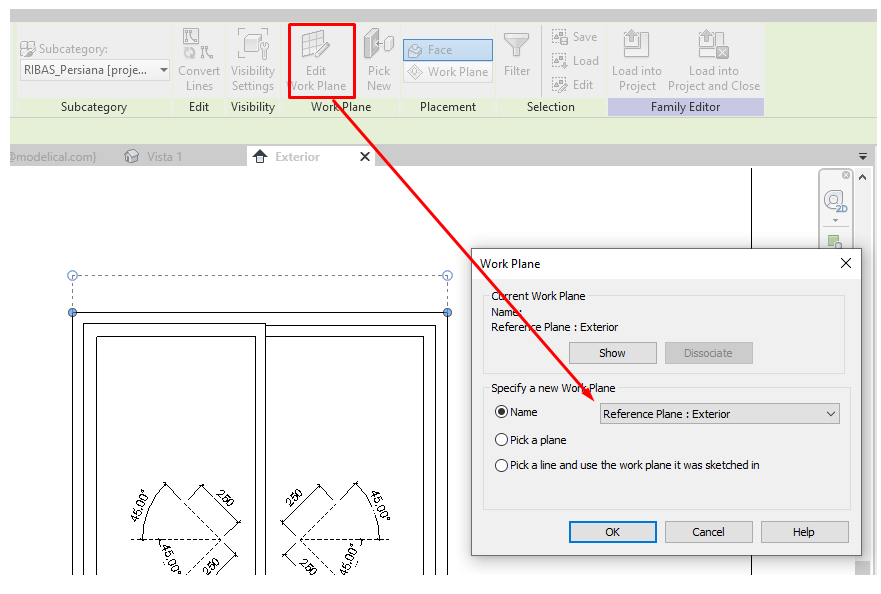

- Finalmente, se debe asegurar que las líneas se tracen en el plano de trabajo correcto: el plano de referencia con nombre: Exterior

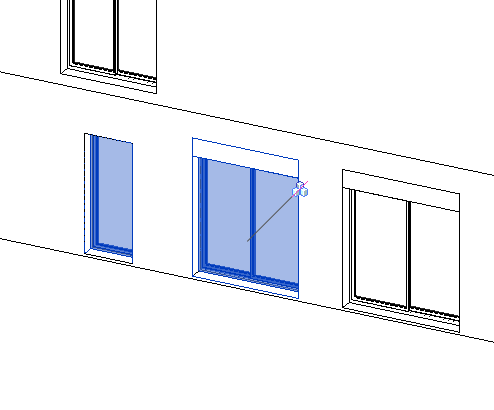

- Al volver a cargar la familia Ventana abatible de 1 hoja en el proyecto se sobrescribirán los parámetros y el parámetro de visibilidad Persiana Alzado, permitirá ocultar o mostrar las líneas representativas de la persiana.

Por otro lado, nos gustaría señalar que este sistema de representación puede ser útil en el caso de que la pared sea lisa, pero si se le aplica un patrón o textura, las líneas que representan la persiana se confundirán con el patrón de la pared. Para estos casos, la mejor forma de representar la persiana sería crear un nuevo “Opening cut” en la parte superior de la ventana e insertar una familia de persianas o un sólido que la represente con sus dimensiones debidamente parametrizadas.
