Certificar la sostenibilidad con metodologías digitales
Empleo de modelos BIM para Verde
La tecnología BIM (Building Information Modeling) integra los datos del entorno construido. Nos vamos a referir a cada aplicación de un modelo como un uso BIM. Los datos del modelo permiten evaluar la sostenibilidad de un activo o proyecto y facilitar su certificación. La evaluación sostenible es un uso BIM que reduce el coste de certificación.
¿Se puede certificar la sostenibilidad sin BIM? Se puede, pero cuesta más tiempo, más dinero y más esfuerzo y el resultado es menos previsible.
¿Qué es necesario para aprovechar este uso BIM? Dos recursos: un modelo BIM completo y bien ordenado y la herramienta que analiza esos datos según las pautas de la certificación. Os presentamos un documento que propone: cómo ordenar estos datos y cómo automatizar su análisis conforme a las pautas de la certificación VERDE.
Cada certificación introduce requisitos en los modelos y en la herramienta que los analiza. Vamos a centrarnos en la certificación Verde (versión 2020, revisión de diciembre 2021), para el caso de un edificio residencial. Este caso permite automatizar el cálculo de 19 de los 46 criterios con un modelo BIM de un proyecto de ejecución.
Según la certificación Verde, los criterios son “las entidades que ordenan los aspectos a medir en la evaluación”. Ejemplos de criterios son: EA01 Consumo de energía primaria, AI01 Limitación de las emisiones de COV o PE09 Contaminación lumínica. El modelo debe cumplir una serie de requisitos para automatizar el cálculo de un criterio. Estos requisitos indican qué datos se deben caracterizar, dónde y con qué sentido.
Por ejemplo, para el criterio PE08 Efecto isla de calor, se deben justificar las superficies de parcela, cubierta y fachada que cumplen requisitos como: disponer de una capa vegetal de espesor mínimo de 5 centímetros, ser permeables o tener acabado claro. Para justificar estas superficies, los elementos del modelo deben indicar: los materiales y espesores de sus capas, su nivel de permeabilidad y su IRS (Índice de Reflectancia Solar). Cuando el modelo contiene estos datos bien ordenados, la herramienta puede leerlos automáticamente y calcular el valor para un criterio particular.

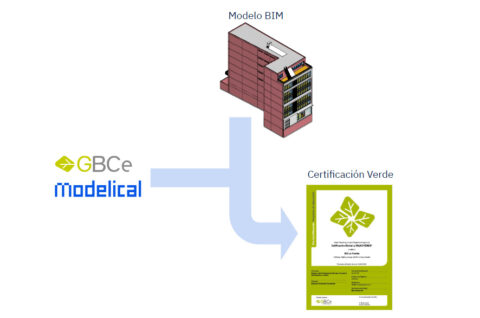

En Modelical contribuimos a mejorar la sostenibilidad del entorno construido. En colaboración con el Green Building Council España (GBCe) hemos desarrollado un estándar de modelado BIM que permite automatizar parte de la certificación Verde a partir de los modelos, disponible para descarga.
Sara Fernández es arquitecta especializada en ingeniería estructural y de la construcción (Universidad Politécnica de Cataluña, 2017). Lidera los servicios BIM para la sostenibilidad en Modelical y su relación con el GBCe. Trabaja en el campo de la construcción industrializada, las certificaciones sostenibles y el cálculo de la huella de carbono, y le encantará responder a tus preguntas desde sara.fernandez@modelical.com.
