Proyectos de Ingeniería con Grasshopper y Rhino

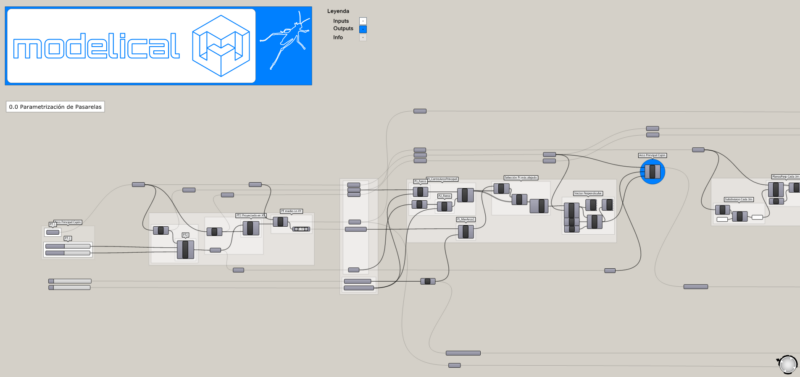

En uno de nuestros últimos proyectos hemos tenido la oportunidad emplear Rhino y Grasshopper para definir la geometría de una serie de cuatro pasarelas proyectadas por CESMA Ingenieros. Dado que el vano principal de todas ellas es de tipo Bowstring, se ha desarrollado una rutina en Grasshopper que permite agilizar la generación de la geometría de los elementos principales.

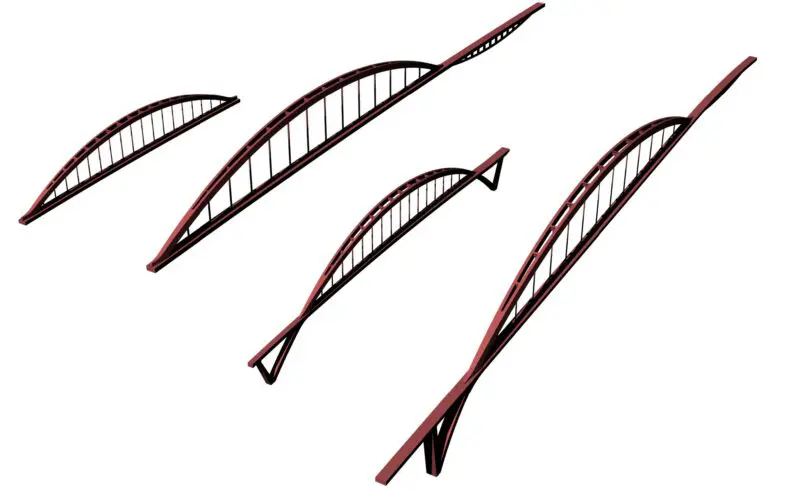

Con ello, ha sido posible generar modelos tridimensionales de las cuatro pasarelas en un corto espacio de tiempo, obteniendo una gran precisión en la definición geométrica de los arcos y cajones de sección variable y en el posicionamiento de elementos como tirantes y costillas transversales.
¿Y tanto desarrollo y precisión para sacar unos renders de las pasarelas? Obviamente No! Efectivamente el modelo permite obtener lustrosas imágenes para seducir al cliente final, pero también extraer y gestionar información de la obra.

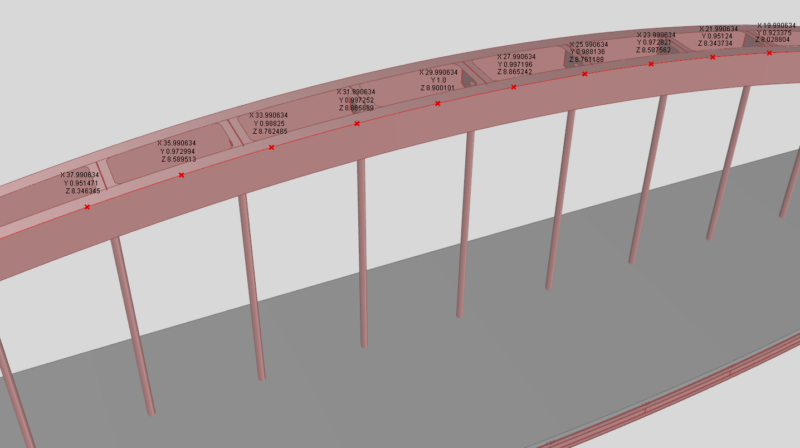

El provecho más evidente que podemos sacar del modelo es la obtención de la base para la planimetría 2D (plantas, alzados y secciones transversales), con una gran precisión y con una correspondencia perfecta entre las distintas vistas. En segundo lugar, es posible sistematizar la generación de las tablas de replanteo de las pasarelas, agilizando el proceso y estableciendo sistemas de contraste de los resultados.

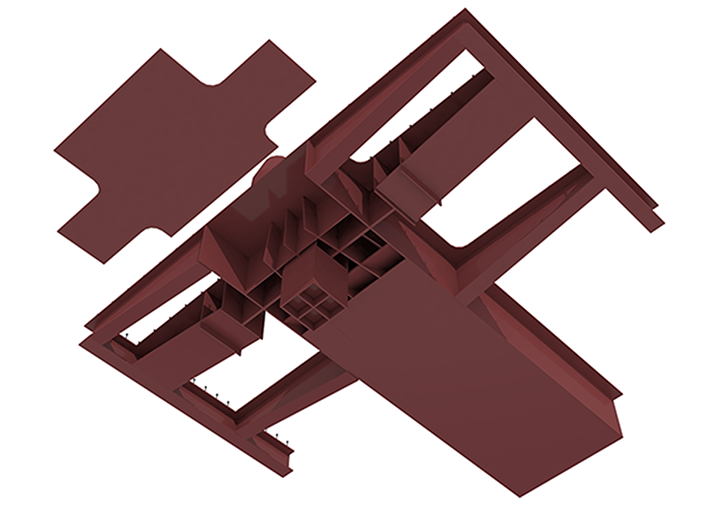

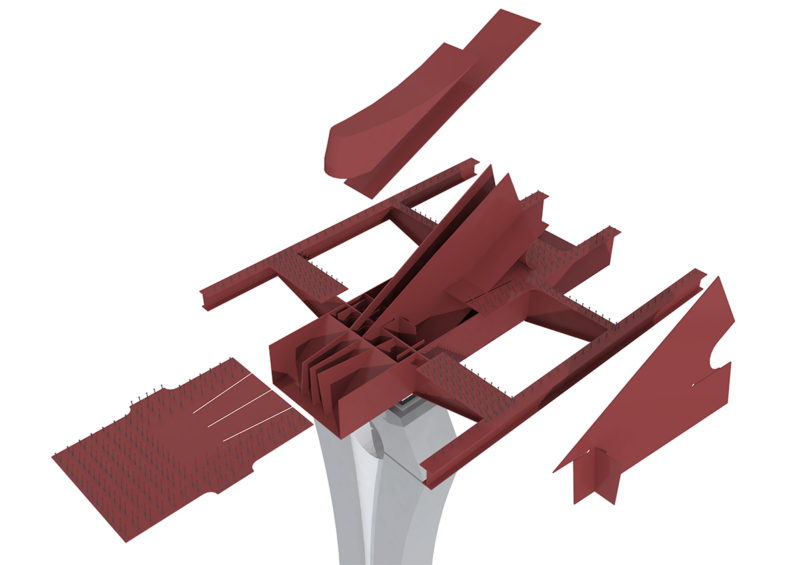

Adicionalmente, el modelo ha permitido obtener de modo detallado la disposición de las chapas en el interior de los nudos complejos, facilitando el posicionamiento de rigidizadores y evitando interferencias entre chapas.
En definitiva, los modelos han servido para tener un conocimiento más íntimo de las obras y para ganar precisión y control sobre las partes más complejas.
